Drucklufttechnik im Bau- und Bergbau
Wenn kein Strom da ist – und der Job trotzdem gemacht werden muss
-
Maximale
Prozesssicherheit -
Hohe
Energieeffizienz -
Zuverlässig
im 24/ Betrieb -
Skalierbar &
zukunftssicher
Typische Anwendungen
Bohrmaschinen und Presslufthämmer
Der Klassiker. Pneumatische Bohrhämmer brechen Gestein, Beton und Asphalt. Sie werden eingesetzt für: – Straßenreparaturen und -neubau – Fundamente und Pfahlgründungen – Gesteinssondierungen und Probebohrungen – Bergbau: Gestein für den Sprengstoffeinbau aufbrechen
Technisch: Druckluft treibt einen Kolben an, der mit Frequenzen von 15–40 Hz auf den Meißel schlägt. Typischer Verbrauch: 1,0–3,0 m³/min pro Bohrhammer.
Schlagschrauber im Bau
Stahlbau, Gerüstbau, Brückenmontage – überall wo schwere Schrauben angezogen werden müssen. Pneumatische Schlagschrauber liefern Drehmomente bis zu 10.000 Nm bei erstaunlich kompakter Bauform.
Schleifmaschinen und Schneidwerkzeuge
- Winkelschleifer für Stahl und Beton
- Trennschleifer für Schnitte in Bewehrungsstahl
- Meißel und Sägen für Beton und Stein
Nagelpistolen im Holzbau
Beim Rahmenbau und Dachdecken schießt eine pneumatische Nagelpistole im Sekundenrhythmus Nägel – viel schneller als jeder Hammer.
Sprengarbeiten im Bergbau
Druckluft ist ein sicheres Energiemedium für Zündvorrichtungen und das Freispülen von Bohrlöchern nach dem Sprengen. Keine elektrischen Funken, keine Explosionsgefahr durch statische Aufladung.
Belüftung im Untertagebau (kritisch!)
Frischluft hinein, verbrauchte Luft hinaus. Im Bergwerk ist das nicht optional – es ist eine Frage des Überlebens.
Anforderungen: – Giftige Gase (Methan, CO, CO₂, NOx von Maschinen) unter gefährlichen Konzentrationen halten – Ausreichend O₂ für die Arbeiter – Temperatur und Luftfeuchtigkeit in erträglichen Bereichen halten
Entwässerung
Tiefe Baugruben und Bergwerksschächte füllen sich mit Grundwasser. Vakuumpumpen und Wasserpumpen halten die Arbeitsumgebung trocken.
Betonförderung
In schwer zugänglichen Bereichen: Pneumatische Förderung von Zement, Beton-Trockengemisch durch Rohrleitungen.
Luftbedarf
| Anwendung | Volumenstrom | Betriebsdruck | System |
|---|---|---|---|
| Bohrhammer (klein) | 0,5–1,0 m³/min | 5–7 bar | Mobiler Kompressor |
| Bohrhammer (groß) | 1,5–3,0 m³/min | 6–10 bar | Mobiler Kompressor |
| Sprengbohrung (Tiefbau) | 10–30 m³/min | 10–25 bar | Stationärer Kompressor |
| Grubenlüftung (kleines Bergwerk) | 5.000–20.000 m³/h | 0,03–0,1 bar | Axialventilatoren |
| Grubenlüftung (großes Bergwerk) | 50.000–500.000 m³/h | 0,05–0,3 bar | Hochleistungsgebläse |
| Methangasabsaugung | 500–5.000 m³/h | -0,1 bis -0,4 bar | Vakuumgebläse |
| Betonförderung | 500–3.000 m³/h | 2–5 bar | Drehkolbengebläse |
Empfohlene Systeme

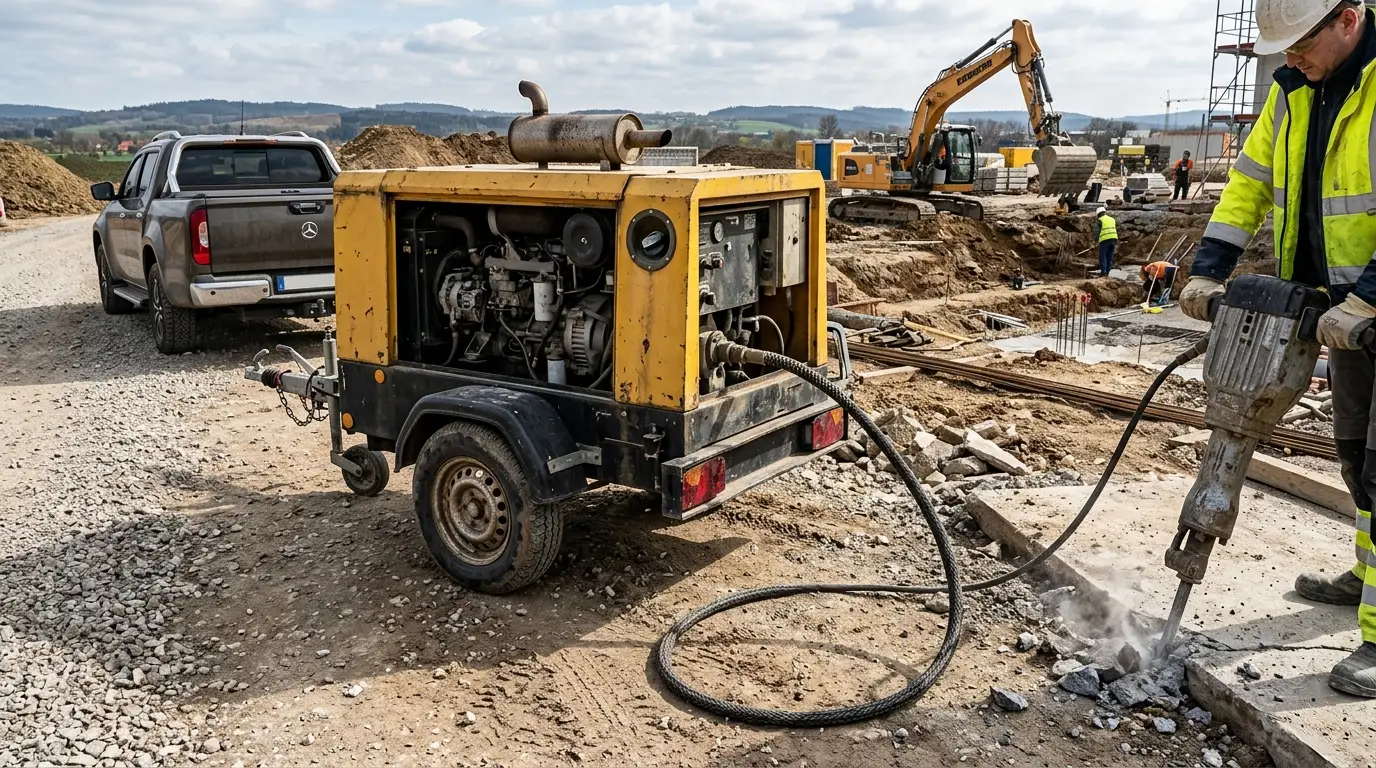

Mobile Kompressoren für die Baustelle
Der Dieselkompressor auf dem Anhänger – das ist das Standardgerät auf jeder Baustelle ohne Stromanschluss.
Wichtige Auswahlkriterien: – Volumenstrom (cfm oder m³/min): An Anzahl und Typ der anzuschließenden Werkzeuge orientieren – Betriebsdruck: Standard 7–10 bar. Für Tiefbohrungen bis 25–30 bar – Motorleistung: 20–400 kW, je nach Kompressorgröße – Portabilität: Einachsanhänger (klein), Zweiachsanhänger (mittel), LKW-aufgebaut (groß
Staubabsaugung: Zentrale Vakuumsysteme oder mobile Entstauber
- Fahrbare Entstauber mit Filteranlage direkt am Bohrgerät
- Zentrale Vakuumanlage mit Saugleitungen zu den Arbeitsstellen
Methangasabsaugung: Vakuumgebläse und Flüssigkeitsring-Vakuumpumpen
Seitenkanalgebläse: für kleinere Methanmengen, einfach, wartungsarm. Flüssigkeitsring-Vakuumpumpen: für größere Mengen, intrinsisch sicher (kein Funken durch Flüssigkeitsring), gut für explosive Gase geeignet.
Wichtig: Methan-Kompressoren müssen ATEX-zertifiziert sein (Explosionsschutz). Normaler Kompressor + Methan = Explosion.
Lassen Sie sich individuell beraten
Druckluft Fachhändler finden die optimale Druckluftlösung für Ihre Prozesse in der Automobilindustrie.
- Kostenlose Erstberatung
- Individuelle Systemauslegung
- Schnelle Umsetzung
Druckanforderungen
| Anwendung | Betriebsdruck |
|---|---|
| Handgehaltene Druckluftwerkzeuge | 6–7 bar |
| Presslufthammer (Straße) | 5–9 bar |
| Presslufthammer (Fels) | 8–12 bar |
| Tiefbohrung (Geothermie, Bergbau) | 10–30 bar |
| Sprengbohr-Spülung | 10–25 bar |
| Betonförderung | 3–6 bar |
| Grubenlüftung | 0,03–0,3 bar |
| Methangasabsaugung | -0,1 bis -0,5 bar (Vakuum) |
Reinheitsklassen
Im Bau- und Bergbau spielen Reinheitsklassen eine weniger prominente Rolle – hier ist Robustheit wichtiger als Reinheit.
Ausnahme: Instrumentenluft im Bergbau Messgeräte für Methan, CO und O₂ im Bergwerk sind Lebensrettungsgeräte. Diese Geräte brauchen saubere Kalibrierluft.
Ausnahme: Sprengstoffhandling Beim Einbringen von Sprengstoff darf keine ölhaltige Druckluft eingesetzt werden (Entzündungsgefahr).
| Anwendung | Partikel | Feuchtigkeit | Öl |
|---|---|---|---|
| Allgemeine Werkzeugluft | Klasse 3–4 | Klasse 4–5 | Klasse 3 |
| Bohr- und Schlagwerkzeuge | Klasse 4–5 | Klasse 5 | Klasse 2–3 |
| Instrumentenluft Bergwerk | Klasse 1–2 | Klasse 2 | Klasse 1 |
| Methangas-Kompression | ATEX-Schutz | trocken | ölfrei (ATEX) |
Häufige Fehler
Energietipps
Druckluft kostet in einem mittelgroßen Automobilwerk 500.000–3.000.000 Euro pro Jahr. Das ist Einsparpotenzial.
Techniker erklärt

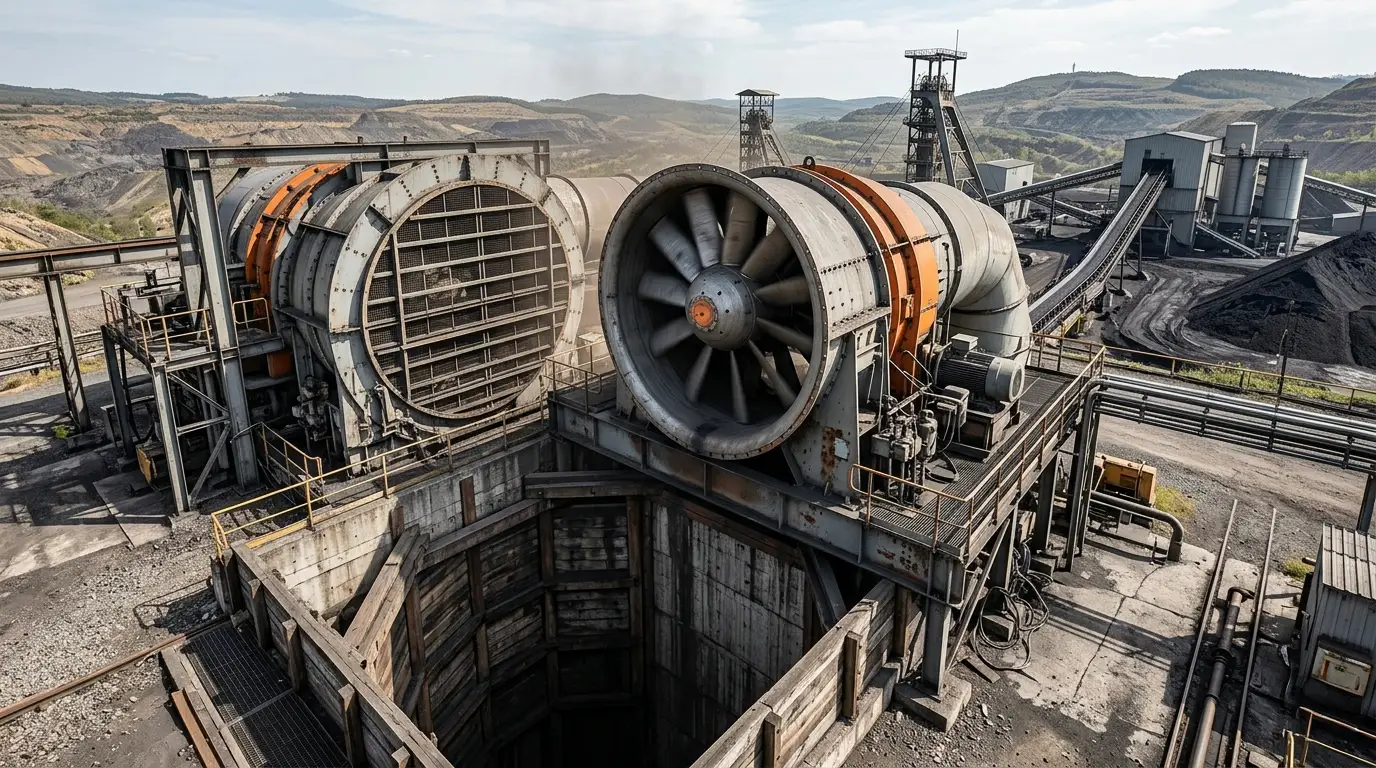

Warum die Grubenlüftung das wichtigste Druckluftsystem im Bergbau ist
Ich war einmal in einem Steinkohlebergwerk an der Ruhr bei einer Wartungsplanung dabei. Der Grubenbetriebsleiter hat mir erklärt, wie die Lüftungsplanung im Bergwerk funktioniert – und das hat mich nachhaltig beeindruckt.
Im Bergwerk wird jede einzelne Strecke, jeder Streckenpunkt, jede Arbeitsstelle auf ihre Frischluftversorgung ausgelegt. Das Bergbaurecht schreibt mindestens 3 m³/min Frischluft pro unter Tage anwesender Person vor. Klingt wenig – aber im Tiefbau mit 500 Arbeitern und Maschinen, die CO₂ und CO produzieren, ist das eine gewaltige Luftbewegungsaufgabe.
Der Hauptventilator des Bergwerks lief mit 4,5 MW Leistung rund um die Uhr. 365 Tage im Jahr. Das System war so ausgelegt, dass selbst bei Ausfall eines von zwei Hauptventilatoren die Mindestluftzufuhr für alle Arbeitsbereiche gewährleistet blieb.
Was mich wirklich beeindruckt hat: Der Ventilator-Raum hatte ein eigenes Notstromaggregat. Wenn der Strom ausfiel, lief der Ventilator weiter. Weil ein Stromausfall im Bergwerk ohne Lüftung innerhalb von Stunden zu lebensbedrohlichen Gaskonzentrationen führen kann.
Grubenlüftung ist kein “Druckluftzubehör”. Es ist das wichtigste Sicherheitssystem eines Bergwerks. Wer das plant und betreibt, trägt eine riesige Verantwortung – und muss das technische Know-how haben, um dieser Verantwortung gerecht zu werden.
Fazit
Im Bau- und Bergbau ist Drucklufttechnik rau, robust und unverzichtbar. Sie ist die Energie, die da arbeitet, wo kein Strom fließt – in Stollen, auf Berggipfeln, auf der entlegenen Baustelle.
Wer hier die richtigen Systeme wählt, richtig dimensioniert und regelmäßig wartet, hat ein zuverlässiges Werkzeug. Wer spart, riskiert den Ausfall – und im Bergbau kann das schlimmere Konsequenzen haben als anderswo.
Als die größte unabhängige Fachplattform für Drucklufttechnik im deutschsprachigen Raum helfen wir euch, die richtigen Partner und Produkte für Bau und Bergbau zu finden.
Ihr Nutzen
- Höhere Anlagenverfügbarkeit durch zuverlässige Systeme
- Geringere Betriebskosten durch energieeffiziente Technik
- Konstante Produktqualität dank sauberer Druckluft
- Skalierbare Lösungen für wachsende Anforderungen
Auf dieser Seite
Die rauheste Umgebung – und das zuverlässigste Werkzeug

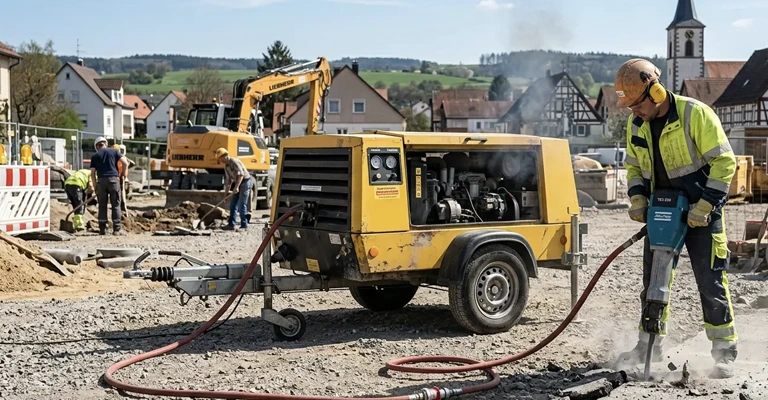

Irgendwo in den Alpen. 2.300 Meter Höhe. Straßenneubau. Kein Stromanschluss weit und breit. Temperatur: −10°C.
Elektrische Werkzeuge? Unmöglich. Hydraulische Geräte? Zu schwer, zu aufwändig.
Der Baggerfahrer startet seinen Kompressor. Ein 185-cfm-Dieselkompressor, auf einem Anhänger. Presslufthämmer brechen Fels. Druckluftwerkzeuge setzen Bolzen. Die Arbeit läuft.
Das ist die Stärke der Druckluft im Bau- und Bergbau: Sie ist überall einsetzbar, unabhängig von Stromnetzen, robust gegen Dreck und Kälte, sicher in explosionsgefährdeten Umgebungen.
Ich habe in meiner Karriere Baustellen und Bergwerke technisch betreut – von kleinen Erdbauunternehmen bis zu Großbergwerken. Was mich immer wieder fasziniert: In keiner anderen Branche ist die Drucklufttechnik so vielfältig und gleichzeitig so kritisch.
