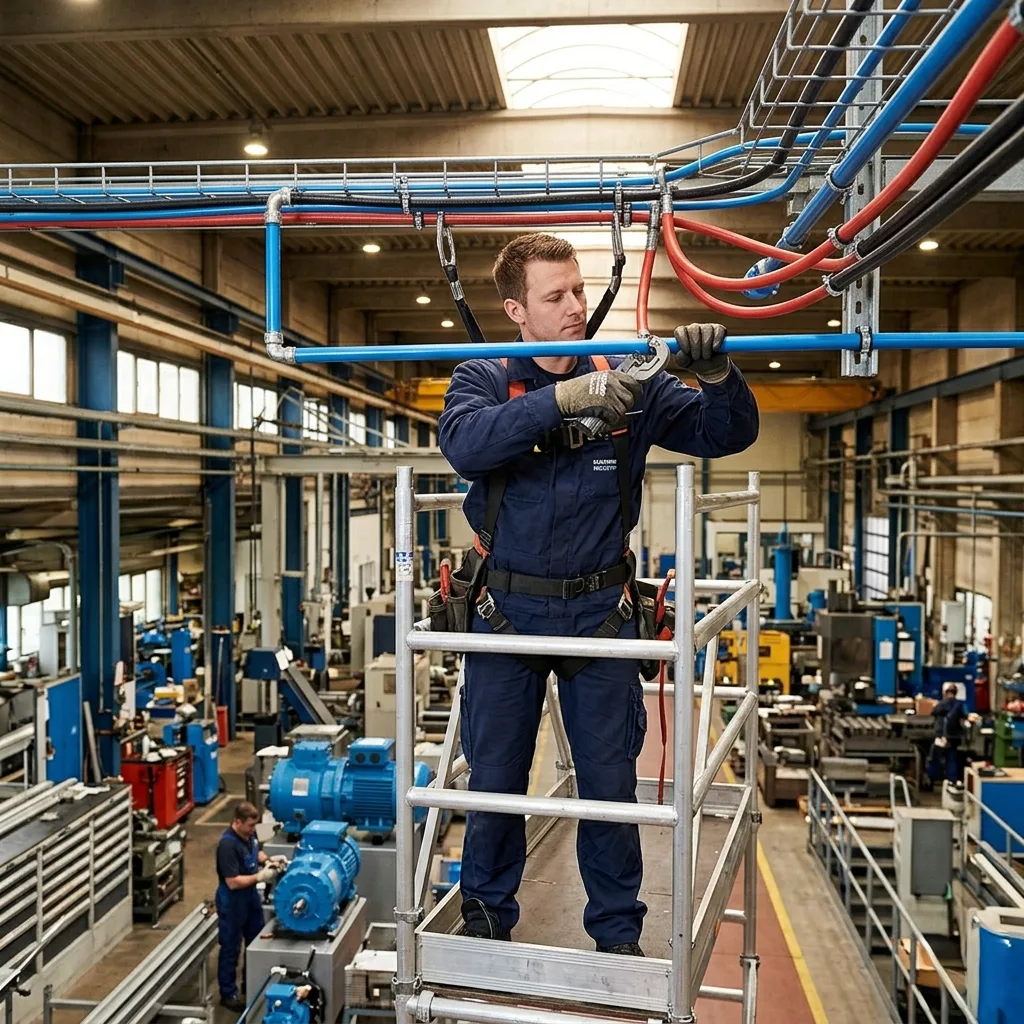

Druckluftleitung verlegen – Anleitung, Vorschriften & Material
Eine richtig geplante Druckluftleitung spart Energie und vermeidet Druckverlust. Dieser Guide zeigt, wie Sie eine Druckluftleitung verlegen – ob in der Werkstatt, fest installiert oder als Kunststoff-Ringleitung – inklusive Rohrdurchmesser, Material, Schritt-für-Schritt-Anleitung und den wichtigsten Vorschriften.
Planung: Rohrdurchmesser & Volumenstrom
Bevor Sie die Druckluftleitung in der Werkstatt verlegen, bestimmen Sie Volumenstrom und Leitungslänge. Ein zu kleiner Querschnitt erzeugt Druckverlust und damit dauerhaft höhere Energiekosten. Den passenden Durchmesser berechnen Sie mit dem Volumenstrom-Rechner und der Rohrleitungs-Berechnung.
Material: Kunststoff, Aluminium oder Edelstahl
Zum Druckluftleitung verlegen eignen sich Aluminium-Stecksysteme (schnell, korrosionsfrei), Edelstahl (robust, hygienisch) und Kunststoff (günstig, leicht – nur dafür freigegebene Druckluft-Rohre verwenden). Verzinkter Stahl ist verbreitet, kann aber innen korrodieren. Wer die Druckluftleitung fest verlegen will, plant eine Ringleitung mit leichtem Gefälle und Wasserabscheidern an den Tiefpunkten.
Druckluftleitung verlegen – Schritt für Schritt
- Bedarf & Durchmesser ermitteln – Volumenstrom, Länge und Anzahl der Abnahmestellen festlegen.
- Leitungsführung planen – möglichst Ringleitung, kurze Wege, wenige Bögen.
- Gefälle vorsehen – ca. 1–2 % Richtung Wasserabscheider, damit Kondensat ablaufen kann.
- Abgänge nach oben – Abnahmestellen als „Schwanenhals“ von oben abzweigen, damit kein Wasser mitläuft.
- Material montieren – Rohre und Verbinder nach Herstellervorgabe setzen, dicht verschrauben/verpressen.
- Dicht prüfen – Anlage unter Druck setzen und auf Leckagen kontrollieren.
Vorschriften beim Verlegen von Druckluftleitungen
Druckluftanlagen unterliegen u. a. der Betriebssicherheitsverordnung; Druckbehälter und Anlagen ab bestimmten Grenzwerten sind prüfpflichtig. Beim Druckluftleitungen verlegen gelten Vorschriften zu zugelassenen Materialien, Kennzeichnung und Absicherung. Im Zweifel sollte ein Fachbetrieb die Installation ausführen oder abnehmen.
Selbst verlegen oder Fachbetrieb?
Kleine Werkstattnetze lassen sich mit Stecksystemen gut selber verlegen. Bei größeren Anlagen, hohem Druck oder Prüfpflicht ist der Fachbetrieb die sichere Wahl. Passende Installateure finden Sie im Druckluft-Verzeichnis Ihrer Region.
Häufige Fragen zum Verlegen von Druckluftleitungen
Welchen Durchmesser braucht die Druckluftleitung?
Der Durchmesser hängt von Volumenstrom und Leitungslänge ab. Zu klein gewählt entsteht Druckverlust und damit höhere Energiekosten. Den passenden Querschnitt berechnen Sie mit dem Volumenstrom- und Rohrleitungs-Rechner.
Welches Material eignet sich für Druckluftleitungen?
Bewährt sind Aluminium-Stecksysteme, Edelstahl und für Druckluft freigegebene Kunststoffrohre. Verzinkter Stahl ist verbreitet, kann aber innen korrodieren. Wichtig ist eine Freigabe für Druckluft.
Welches Gefälle braucht eine Druckluftleitung?
Etwa 1–2 % Gefälle in Strömungsrichtung, mit Wasserabscheidern an den Tiefpunkten. Abnahmestellen werden von oben abgezweigt, damit kein Kondensat in die Werkzeuge gelangt.
Darf ich Druckluftleitungen selbst verlegen?
Kleine Werkstattnetze können Sie mit Stecksystemen selbst verlegen. Größere oder prüfpflichtige Anlagen sollten von einem Fachbetrieb installiert oder abgenommen werden, da Vorschriften wie die Betriebssicherheitsverordnung gelten.
