Energiekosten fressen Margen. Das weiß jeder, der einen Betrieb führt oder in der Produktion arbeitet. Und weißt du, was besonders schmerzt? Wenn teure Energie einfach als Wärme in die Luft verpufft – obwohl man sie problemlos nutzen könnte.
Genau das passiert täglich in tausenden Unternehmen mit Schraubenkompressoren. Diese Maschinen sind absolut unverzichtbar – aber gleichzeitig echte Energiefresser. Der Clou: Bis zu 96 % der eingesetzten elektrischen Energie werden im Betrieb in Wärme umgewandelt. Wärme, die einfach weggeblasen wird. Jeden Tag. Sommer wie Winter.
Die gute Nachricht: Das muss nicht so sein. Mit der richtigen Wärmerückgewinnung holst du dir einen Großteil dieser Energie zurück – und heizt damit deine Halle, produzierst Warmwasser oder unterstützt deine Prozesse. Das Ergebnis: deutlich niedrigere Energiekosten und ein echtes Plus für die Nachhaltigkeit deines Unternehmens.
In diesem Artikel erfährst du, wie Wärmerückgewinnung bei Schraubenkompressoren funktioniert, welche Technologien es gibt, was das Ganze kostet – und warum sich die Investition fast immer lohnt.
Was ist Wärmerückgewinnung bei Schraubenkompressoren?
Definition der Wärmerückgewinnung
Wärmerückgewinnung bedeutet: Abwärme, die bei einem technischen Prozess entsteht, wird nicht einfach verschwendet – sondern gezielt eingefangen und für andere Zwecke genutzt. Klingt simpel, ist es im Grunde auch.
Bei Schraubenkompressoren ist das Potenzial dabei besonders riesig. Kein anderes System in einem typischen Industriebetrieb produziert so viel verwertbare Abwärme auf so engem Raum. Und trotzdem wird dieses Potenzial in vielen Betrieben bis heute nicht genutzt.
Warum entsteht Abwärme bei Schraubenkompressoren?
Hier kurz der Hintergrund – damit das Ganze Sinn ergibt.
Ein Schraubenkompressor verdichtet Luft mechanisch. Dazu treibt ein Elektromotor zwei ineinandergreifende Schraubenrotoren an. Die Luft wird zwischen den Rotoren eingeschlossen und verdichtet. Dieser Vorgang erzeugt Reibungswärme – und zwar eine Menge davon.

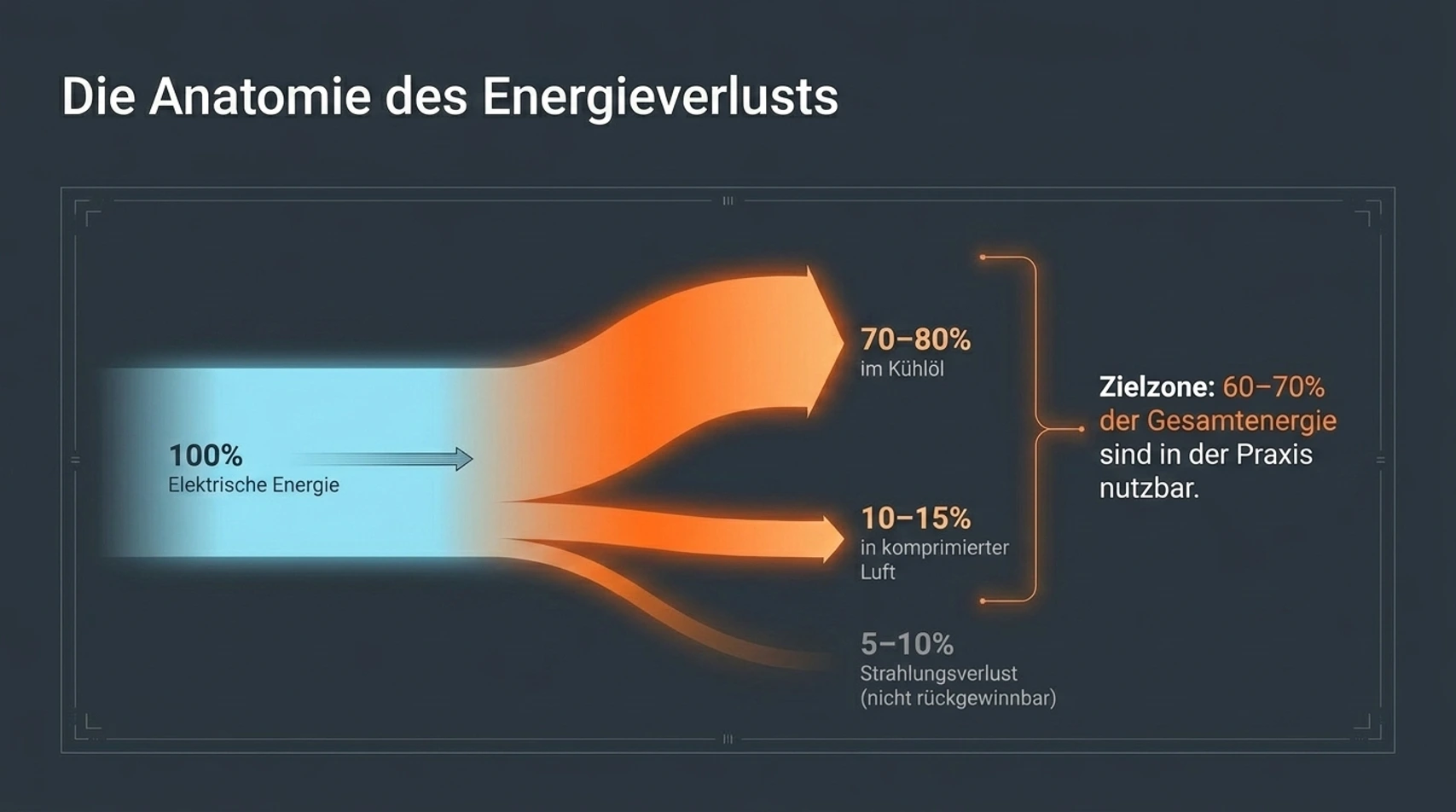

Die Zahlen sind eindrucksvoll:
- Rund 70–80 % der eingesetzten Energie landen im Kühlöl des Kompressors
- Weitere 10–15 % stecken in der komprimierten Luft selbst (als Kompressionswärme)
- Nur ca. 5–10 % gehen durch Strahlung und andere Verluste ungenutzt verloren
Das heißt im Klartext: Über 80 % der eingesetzten elektrischen Energie lassen sich theoretisch zurückgewinnen. In der Praxis liegt die nutzbare Wärme bei gut ausgelegten Systemen bei 60–70 %.
Wie funktioniert Wärmerückgewinnung bei Schraubenkompressoren?
Das Prinzip: Die Abwärme, die im Kühlöl oder in der Abluft steckt, wird über einen Wärmetauscher auf ein anderes Medium übertragen – zum Beispiel Wasser oder Luft – und dann genutzt.
Konkret sieht das so aus:
- Der Kompressor läuft und erzeugt dabei heiße Abluft und erhitztes Kühlöl (typische Temperaturen: 60–90 °C)
- Ein integrierter oder nachgerüsteter Wärmetauscher überträgt diese Wärme auf Wasser oder Luft
- Das erwärmte Medium wird dann genutzt – zum Heizen, für Warmwasser oder für Prozesswärme
Einfach, effizient, rentabel.
Wie funktioniert ein Wärmetauscher – einfach erklärt
Aufbau und Funktion eines Wärmetauschers
Ein Wärmetauscher ist technisch gesehen ein Bauteil, das Wärmeenergie von einem Medium (z. B. heißes Öl) auf ein anderes (z. B. kaltes Wasser) überträgt – ohne dass die beiden Medien sich dabei berühren oder vermischen.
Das Funktionsprinzip: Heiß und kalt fließen eng aneinander vorbei. Die Wärme wandert dabei von der heißen auf die kalte Seite. Das ist Physik – und sie arbeitet zuverlässig.
Die wichtigsten Wärmetauscher-Typen auf einen Blick:
| Typ | Funktionsprinzip | Einsatzbereich |
|---|---|---|
| Plattenwärmetauscher | Dünne Metallplatten im Gegenstrom | Kompressoren |
| Rohrbündelwärmetauscher | Rohre im Rohrbündel | Industrie, große Anlagen |
| Lamellenlufterhitzer | Luft strömt über Lamellen | Hallenheizung |
Plattenwärmetauscher im Überblick
Der Plattenwärmetauscher ist in modernen Kompressoranlagen der absolute Standard – und das aus gutem Grund.
Er besteht aus vielen dünnen, gewellten Metallplatten, die abwechselnd von den zwei Medien durchströmt werden. Das Prinzip: Gegenströmung. Die beiden Medien fließen in entgegengesetzter Richtung aneinander vorbei – das maximiert den Wärmeübergang.
Vorteile gegenüber anderen Wärmetauschern:
- Hoher Wirkungsgrad durch große Übertragungsfläche bei kompakter Bauform
- Leicht zu reinigen und zu warten (lösbare Ausführungen)
- Geringes Volumen – wenig Platz im Kompressorraum nötig
- Günstiger in der Anschaffung als Rohrbündelwärmetauscher vergleichbarer Leistung
Integrierte Plattenwärmetauscher in Schraubenkompressoren
Viele moderne Schraubenkompressoren haben den Wärmetauscher bereits ab Werk integriert. Das heißt: Das System zur Wärmerückgewinnung ist direkt im Kompressor verbaut.
Das hat klare Vorteile:
- Keine aufwendige Nachrüstung notwendig
- Kompakte Bauweise – alles in einem Gerät
- Optimierter Wirkungsgrad, da der Wärmetauscher auf den Kompressor abgestimmt ist
- Einfache Einbindung ins Heizungssystem oder Warmwassernetz
Wer einen Kompressor neu kauft, sollte unbedingt prüfen, ob ein integriertes Wärmerückgewinnungssystem verbaut oder optional erhältlich ist. Das spart später viel Aufwand.
Wärmerückgewinnung mit Kompressoren – Technologien und Systeme
Wärmerückgewinnung für Warmluftanwendungen
Die einfachste und günstigste Variante: Abwärme als Heizluft nutzen.
Der Kompressor pustet heiße Abluft aus – statt diese nach draußen zu blasen, wird sie in die Halle oder benachbarte Räume geleitet. Das funktioniert besonders gut in:
- Produktionshallen mit hohem Heizbedarf im Winter
- Werkstätten und Lagerhallen
- Betrieben mit saisonalem Betrieb – im Sommer einfach nach außen, im Winter nach innen
Ein 30-kW-Schraubenkompressor erzeugt dabei Abwärme von rund 24–27 kW – das entspricht einer ordentlichen Hallenheizung. Ohne zusätzliche Energiekosten.
Installation: Oft reicht eine einfache Umluftsteuerung mit Klappe und Kanalsystem. Kosten: überschaubar, Amortisation: sehr schnell.
Wärmerückgewinnung für Wasseranwendungen
Die leistungsfähigere Variante: Warmwasserbereitung durch den Kompressor.
Über einen Wärmetauscher wird das erhitzte Kühlöl genutzt, um Wasser auf 50–70 °C zu erwärmen. Dieses Warmwasser kann dann verwendet werden für:
- Sanitäranlagen (Waschräume, Duschen im Betrieb)
- Prozesswärme (Reinigung, Vorwärmung, Lackierung)
- Unterstützung der Gebäudeheizung (z. B. Fußbodenheizung)
Der Vorteil gegenüber der Luftlösung: Das Warmwasser lässt sich speichern und bedarfsgerecht nutzen – auch wenn der Kompressor gerade nicht läuft.
Kombination von Luft- und Wasserwärmerückgewinnung
Das Beste aus beiden Welten: hybride Systeme kombinieren Warmluft- und Warmwassergewinnung.
Das funktioniert so: In der Hauptstufe wird die Kühlölwärme auf Wasser übertragen. Die verbleibende Abluft des Kompressors wird dann noch zur Raumheizung genutzt. Ergebnis: maximale Energieausbeute aus einem einzigen Kompressor.
Solche Systeme lohnen sich besonders für größere Kompressoranlagen (ab ca. 55 kW) mit hohem, gleichmäßigem Betrieb – zum Beispiel in der Automobilindustrie oder in der Lebensmittelproduktion.
Vorteile der Wärmerückgewinnung bei Schraubenkompressoren
Heizkosten sparen durch effiziente Energienutzung
Das ist der Hauptgrund, warum Unternehmen auf Wärmerückgewinnung setzen: bares Geld sparen.
Stell dir vor, dein 37-kW-Kompressor läuft täglich 10 Stunden. Das entspricht einem Energieeinsatz von 370 kWh pro Tag. Bei einem Strompreis von 0,22 €/kWh sind das rund 81 € täglich – nur für den Kompressor.
Mit einer gut ausgelegten Wärmerückgewinnung kannst du davon 50–70 % der eingesetzten Energie als Wärme zurückgewinnen. Das sind 185–260 kWh Wärme pro Tag – Wärme, die du sonst mit Gas oder Öl erzeugen müsstest.
Konkret: Bei einem Gaspreis von 0,08 €/kWh sparst du damit 15–20 € täglich – also rund 4.000–5.000 € im Jahr. Allein durch die Nutzung von Abwärme, die vorher einfach verpufft ist.
Amortisationszeiten für Wärmerückgewinnungssysteme liegen typischerweise bei 1–3 Jahren. Das ist schnell.
Nachhaltige Wärmerückgewinnung und Umweltvorteile
Energie sparen ist auch Klimaschutz. Wer weniger Gas oder Öl zum Heizen verbrennt, stößt weniger CO₂ aus.
Ein Rechenbeispiel: Wenn du durch Wärmerückgewinnung 50.000 kWh Gas pro Jahr einsparst, vermeidest du damit rund 10 Tonnen CO₂ pro Jahr. Das ist kein Kleinkram – das entspricht dem jährlichen CO₂-Fußabdruck von etwa 5 durchschnittlichen deutschen Haushalten.
Für Unternehmen, die an ESG-Berichten, Nachhaltigkeitszielen oder Lieferketten-Anforderungen arbeiten, ist das ein handfester Vorteil. Kunden und Partner fragen zunehmend nach.
Steigerung der Energieeffizienz im Unternehmen
Wärmerückgewinnung verbessert die Gesamtenergiebilanz des Betriebs. Das macht Unternehmen widerstandsfähiger gegen schwankende Energiepreise.
Und: Wer seine Energiekosten im Griff hat, hat einen echten Wettbewerbsvorteil gegenüber Konkurrenten, die das nicht tun. Gerade in margenarmen Branchen kann das den Unterschied machen.
Aufbau und Funktion moderner Wärmerückgewinnungssysteme
Komponenten eines Wärmerückgewinnungssystems
Ein vollständiges System besteht aus diesen Bauteilen:
- Wärmetauscher (Platten- oder Rohrbündelbauweise, direkt am Kompressor oder extern)
- Rohrleitungen und Armaturen (für den Wasserkreislauf)
- Pufferspeicher (zum Speichern von überschüssiger Wärme)
- Regelung und Steuerung (Temperaturregler, Ventile, ggf. Gebäudeleittechnik)
- Pumpen (für den Wasserkreislauf)
Ob du ein integriertes System (alles im Kompressor) oder eine externe Nachrüstlösung wählst, hängt von deiner bestehenden Anlage ab.
Planung und Installation
Vor der Installation solltest du ein paar Dinge klären:
Bedarfsanalyse: Wie viel Wärme braucht dein Betrieb und wann? Gibt es eine Grundlast (z. B. permanenter Warmwasserbedarf) oder einen saisonalen Bedarf (z. B. Hallenheizung nur im Winter)?
Kompressorgröße und Betriebszeit: Je größer der Kompressor und je länger die Laufzeit, desto mehr Wärme steht zur Verfügung – und desto schneller amortisiert sich die Investition.
Systemintegration: Wie lässt sich die rückgewonnene Wärme in bestehende Heizungs- oder Brauchwassersysteme einbinden?
Typische Herausforderung: Wenn der Wärmebedarf sehr saisonal ist (nur Winter), muss die Anlage im Sommer die Wärme irgendwie loswerden – zum Beispiel über einen Außenluftkühler. Das muss bei der Planung berücksichtigt werden.
Empfehlung: Lass die Planung von einem Fachbetrieb durchführen, der sowohl Kompressortechnik als auch Heizungstechnik kennt.
Wartung und Betrieb
Wärmerückgewinnungssysteme sind robust und wartungsarm. Trotzdem gilt:
- Wärmetauscher regelmäßig prüfen (Verkalkung, Verschmutzung – je nach Wasserqualität alle 1–2 Jahre)
- Wasserqualität überwachen (Härte, pH-Wert – Korrosion vermeiden)
- Regelung und Ventile beim Kompressor-Jahresservice prüfen lassen
Die Lebensdauer gut gewarteter Systeme liegt bei 15–25 Jahren. Die laufenden Betriebskosten sind minimal.
Einsatzbereiche der Wärmerückgewinnung bei Schraubenkompressoren
Industrie und Produktion
Fertigungsbetriebe jeder Größe profitieren massiv – überall dort, wo Kompressoren rund um die Uhr oder viele Stunden pro Tag laufen.
- Maschinenbau: Große Hallen, hoher Heizbedarf, oft mehrere Kompressoren im Verbund
- Automobilindustrie: Lackierstraßen brauchen Prozesswärme – perfekt für Wärmerückgewinnung
- Metallverarbeitung: Warmwasser für Reinigungsprozesse, Vorwärmung von Bauteilen
Gewerbe und Gebäude
Nicht nur die große Industrie profitiert. Auch kleinere Betriebe machen mit Wärmerückgewinnung gute Geschäfte:
- Werkstätten und Autowerkstätten – Hallenheizung im Winter ohne Extrakosten
- Bürogebäude mit Druckluftbedarf – Warmwasser für Sanitäranlagen
- Lagerhallen – Grundheizung über rückgewonnene Kompressorwärme
Spezifische Anwendungsfälle
Lebensmittelindustrie: Warmwasser für Reinigungsprozesse (CIP-Anlagen), Vorwärmung von Prozesswasser – hier passt Wärmerückgewinnung besonders gut, weil Sauberkeit und Warmwasser Dauerthema sind.
Chemische Industrie: Prozesswärme auf exakt definierten Temperaturniveaus – Wärmerückgewinnung liefert eine stabile Wärmequelle für vorgelagerte Prozessschritte.
Wirtschaftlichkeit der Wärmerückgewinnung mit Kompressoren
Investitionskosten vs. Einsparpotenzial
Lass uns konkret werden. Die Kosten hängen stark von der Kompressorgröße und der Art der Nachrüstung ab:
| Kompressorgröße | Investitionskosten WRG | Jährliche Einsparung | Amortisation |
|---|---|---|---|
| 15–22 kW | 2.000–4.000 € | 1.500–3.000 € | 1–2 Jahre |
| 30–55 kW | 4.000–8.000 € | 4.000–7.000 € | 1–2 Jahre |
| 75–110 kW | 8.000–15.000 € | 8.000–15.000 € | 1–2 Jahre |
Hinweis: Werte basieren auf typischen Annahmen (8 h/Tag, 250 Tage/Jahr, Gaspreis 0,08 €/kWh). Individuelle Berechnung empfohlen.
Die Zahlen sprechen für sich: Wärmerückgewinnung amortisiert sich in den meisten Fällen innerhalb von 1–3 Jahren. Danach ist es reines Plus.
Zum Beispiel Wiltec 20 Platten Wärmetauscher, max. 115 kW, 12 m³/h, Plattenwärmetauscher aus Edelstahl
Fördermöglichkeiten und staatliche Unterstützung
Das Beste: Du musst die Investition nicht alleine stemmen.
Bundesförderung für effiziente Gebäude (BEG): Maßnahmen zur Wärmerückgewinnung können unter bestimmten Voraussetzungen gefördert werden.
BAFA-Förderung (Bundesamt für Wirtschaft und Ausfuhrkontrolle): Energieeffizienzmaßnahmen in Unternehmen werden mit Zuschüssen gefördert – darunter auch Druckluftsysteme mit Wärmerückgewinnung.
KfW-Energieeffizienzprogramm: Günstige Kredite für Investitionen in Energieeffizienz, auch für mittelständische Betriebe.
Tipp: Vor der Investition unbedingt einen Energieberater einschalten. Der kennt die aktuellen Programme und kann Fördermittel beantragen.
Praxisbeispiele
Maschinenbaubetrieb, Bayern: 55-kW-Kompressor, 2-Schicht-Betrieb. Nachrüstung eines externen Plattenwärmetauschers zur Warmwasserbereitung. Investition: 6.500 €. Jährliche Einsparung beim Gas: ca. 7.200 €. Amortisation: unter einem Jahr.
Lebensmittelbetrieb, NRW: Zwei 37-kW-Kompressoren, Warmwasser für CIP-Anlage. Integrierte WRG-Systeme bei Kompressortausch mitbestellt. Mehrkosten: ca. 4.000 € pro Gerät. Einsparung: ca. 5.500 € pro Jahr pro Anlage. Amortisation: ca. 9 Monate.
Das sind keine Einzelfälle. Das ist Standard – wenn man es richtig macht.
Fazit: Warum sich Wärmerückgewinnung bei Schraubenkompressoren lohnt
Ehrlich gesagt ist die Frage nicht mehr, ob sich Wärmerückgewinnung lohnt – sondern warum so viele Betriebe sie noch nicht nutzen.
Die Fakten sind eindeutig:
- Schraubenkompressoren erzeugen massive Mengen an verwertbarer Abwärme – bis zu 80 % der eingesetzten Energie
- Wärmerückgewinnung macht diese Energie nutzbar – für Heizung, Warmwasser und Prozesswärme
- Amortisationszeiten von 1–3 Jahren sind realistisch und oft sogar kürzer
- Förderprogramme reduzieren die Anfangsinvestition weiter
- CO₂-Einsparungen sind ein echter Mehrwert – für Nachhaltigkeit und Außendarstellung
Wenn du also einen Schraubenkompressor betreibst und noch keine Wärmerückgewinnung nutzt: Es wird Zeit. Lass die Anlage von einem Fachbetrieb prüfen, hol dir eine Wirtschaftlichkeitsberechnung – und dann mach es.
Die Energie ist da. Du musst sie nur einsammeln.
FAQ – Häufig gestellte Fragen zur Wärmerückgewinnung bei Schraubenkompressoren
Wie funktioniert Wärmerückgewinnung bei Schraubenkompressoren?
Bei der Verdichtung von Luft entsteht erhebliche Wärme – hauptsächlich im Kühlöl und in der Abluft des Kompressors. Ein Wärmetauscher überträgt diese Wärme auf Wasser oder Luft, die dann für Heizung, Warmwasserbereitung oder Prozesswärme genutzt werden. So werden bis zu 70 % der eingesetzten elektrischen Energie als nutzbare Wärme zurückgewonnen.
Wie funktioniert ein Wärmetauscher – einfach erklärt?
Ein Wärmetauscher bringt zwei Medien (z. B. heißes Öl und kaltes Wasser) räumlich eng zusammen, ohne dass sie sich berühren. Die Wärme wandert dabei von der heißen auf die kalte Seite. Beim Plattenwärmetauscher – dem häufigsten Typ bei Kompressoren – fließen beide Medien in dünnen Schichten im Gegenstrom aneinander vorbei. Ergebnis: maximaler Wärmeübergang auf kleinstem Raum.
Wie viel kann ich durch Wärmerückgewinnung an Heizkosten sparen?
Das hängt von der Kompressorgröße, der Betriebszeit und dem Energiepreis ab. Als Faustregel: Ein 37-kW-Kompressor, der täglich 8 Stunden läuft, erzeugt rund 150–180 kWh nutzbare Wärme pro Tag. Bei einem Gaspreis von 0,08 €/kWh entspricht das einer Einsparung von ca. 12–14 € täglich – rund 3.000–3.500 € pro Jahr.
Lohnt sich Wärmerückgewinnung auch für kleine Unternehmen?
Ja – oft sogar besonders gut. Gerade für Betriebe mit überschaubarem Budget sind die kurzen Amortisationszeiten attraktiv. Schon bei kleinen Kompressoren (ab ca. 15 kW) mit ausreichender Betriebszeit rechnet sich die Investition innerhalb von 1–2 Jahren. Staatliche Förderprogramme (BAFA, KfW) senken die Einstiegshürde zusätzlich.
