Drucklufttechnik in der Automobilfertigung
Ohne Druckluft steht das Band – warum die vierte Energie in der Autofabrik unverzichtbar ist.
-
Maximale
Prozesssicherheit -
Hohe
Energieeffizienz -
Zuverlässig
im 24/ Betrieb -
Skalierbar &
zukunftssicher
Typische Anwendungen
Presswerk / Karosseriewerk
- Pneumatische Werkzeuge: Schlagschrauber, Nieter, Bohrer, Schleifer – alles luft-betrieben
- Handling-Roboter: pneumatische Aktuatoren für schnelle Pick-and-Place-Bewegungen
- Schweißprozesse: Druckluft kühlt Schweißzangen und Elektroden

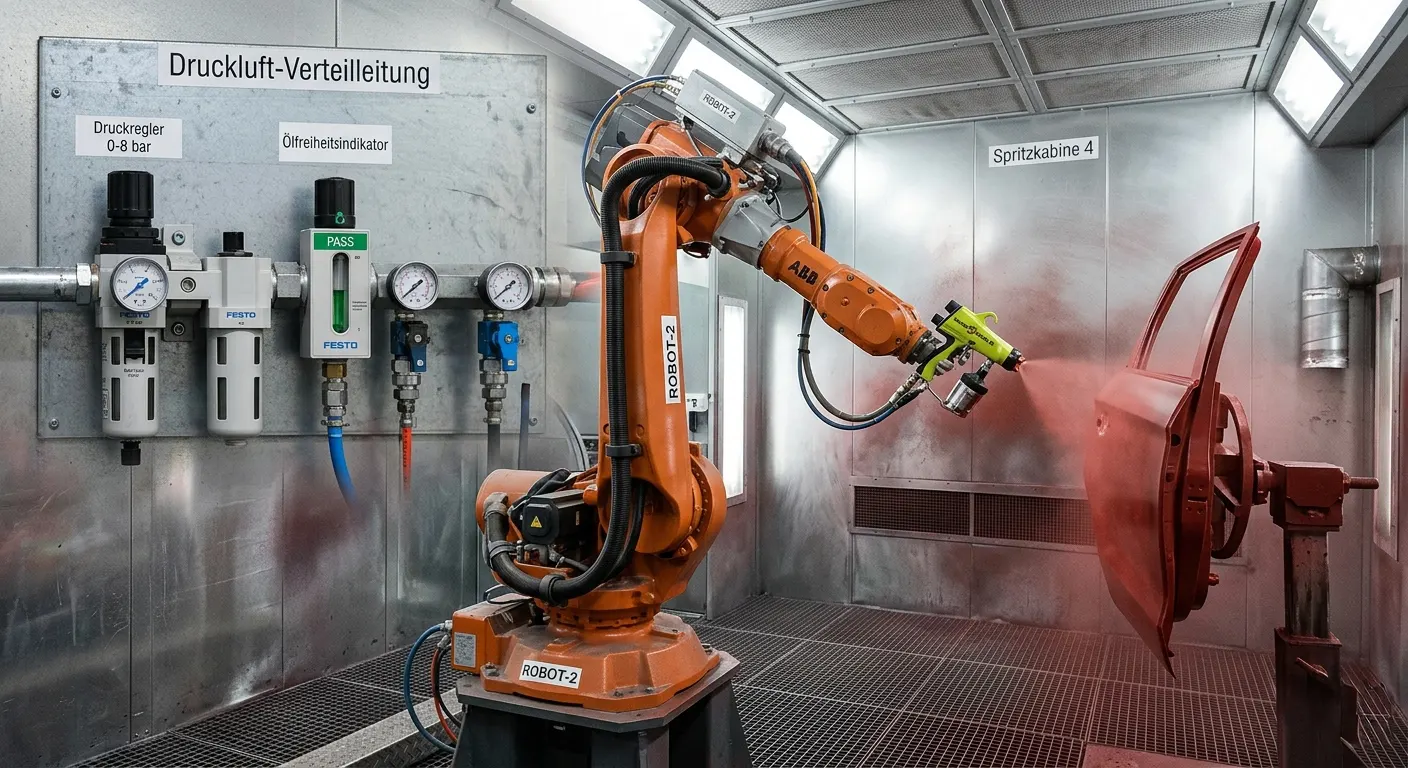

Lackiererei (kritischster Bereich)
- Farbspritzsysteme: Druckluft atomisiert die Farbe und trägt sie auf
- Atemluft für Lackierer: Druckluft für Frischluft-Atemschutzmasken in der Spritzkabine
- Sprühnebelabsaugung: Druckluft betreibt Venturi-Ejektoren in Abluftanlagen
- Abdichten von Kabinen: Druckluftschleier verhindern Overspray-Eintrag
Montage
- Druckluftwerkzeuge: Schlagschrauber, Pistolenschrauber mit Drehmomentkontrolle
- Pneumatische Hebebühnen und Hebegeräte
- Druckluftbetriebene Nieter für Stoßfänger, Verkleidungen
- Teilehandling: Vakuum-Sauger für Glas, Karosserie-Panels
Reinigung und Endkontrolle
- Abblasen von Bauteilen vor der Lackierung
- Druckluft für Prüfsysteme (Dichtigkeitsprüfung, Druckmessungen)
- Reifenmontage und -befüllung
Spezialanwendungen
- Plasmaschneiden und -schweißen (Schneidluft)
- Vakuumtrocknung von Bauteilen nach der Reinigung
- Entölung unter Vakuum vor der Feinbearbeitung
- Metallisierung von Leuchtengehäusen
Luftbedarf
| Bereich / Anwendung | Volumenstrom | Betriebsdruck | Besonderheit |
|---|---|---|---|
| Gesamtanlage (Mittelklasse-OEM) | 50.000–200.000 m³/h | 6–8 bar | Tagesspitzenbedarf |
| Lackieranlage (Linie) | 5.000–30.000 m³/h | 6 bar | Ölfreiheit kritisch |
| Roboterhandling (pro Einheit) | 50–200 m³/h | 5–7 bar | Schnellschaltvorgänge |
| Montagearbeitsplatz | 100–500 m³/h | 6–8 bar | Druckluftbedarf je Schicht |
| Reifenmontage | 20–80 m³/h | 8–10 bar | Stoßweise Belastung |
| Plasmaschneiden | 500–2.000 m³/h | 8–12 bar | Je nach Schneidstärke |
Wichtige Planungsregel: In der Automobilindustrie gilt ein Gleichzeitigkeitsfaktor von 0,6–0,8. Nicht alle Verbraucher laufen gleichzeitig auf Vollast. Trotzdem: besser etwas großzügiger dimensionieren – ein druckloser Roboter kostet mehr als ein leicht überdimensionierter Kompressor.
Empfohlene Systeme
Für die Lackiererei: Nur ölfreie Kompressoren
Das ist nicht verhandelbar. Öl in der Lackierlinie bedeutet Lackfehler, Nacharbeit, Ausschuss. Selbst kleinste Ölmengen (1 mg/m³) können Crater und Fischaugen in der Lackschicht erzeugen.
Empfehlung: Ölfreie Schraubenkompressoren. Für große Anlagen auch Turbokompressoren. Wichtig: nicht nur ölfreier Kompressor, sondern auch ölfreie Verbindungsleitungen und Speicherbehälter.
Für Werkzeugluft und Roboter
Hier reicht ein ölgeschmierter Schraubenkompressor mit gutem Aufbereitungssystem (Koaleszenzfilter, Trockner).
Empfehlung: Schraubenkompressor mit Frequenzumrichter, 7,5–315 kW je nach Anlage. Zentralversorung über Ringleitung. Druckluftbehälter als Puffer für Spitzenlasten.
Für Vakuumanwendungen
Entölung unter Vakuum: Drehschieberpumpen oder Klauen-Vakuumpumpen (trocken-laufend). Teilehandling (Sauger): Ejektoren (venturi-betrieben) für einzelne Stationen oder zentrale Vakuumpumpen für Liniensysteme.
Lassen Sie sich individuell beraten
Druckluft Fachhändler finden die optimale Druckluftlösung für Ihre Prozesse in der Automobilindustrie.
- Kostenlose Erstberatung
- Individuelle Systemauslegung
- Schnelle Umsetzung
Druckanforderungen
| Bereich | Betriebsdruck |
|---|---|
| Pneumatische Standardwerkzeuge | 6–7 bar |
| Lackierroboter (Farbspritze) | 3–6 bar (am Werkzeug) |
| Plasmaschneiden | 8–12 bar |
| Hochdruckreinigung | 20–100 bar |
| Druckluftzylinder (Roboter) | 4–6 bar |
| Dichtigkeitsprüfung | Modulspezifisch (0,5–30 bar) |
Wichtig: Das Netz wird auf 8 bar gehalten, an den Verbrauchern oft auf 6 bar reduziert. Druckregler an jedem Verbraucher sind sinnvoll – sie sparen Energie und schützen Werkzeuge.
Reinheitsklassen
In der Automobilindustrie gibt es zwei Welten:
Welt 1: Lackieranlage ISO 8573-1 Klasse 1.1.1 oder sogar Klasse 0 für Öl. Jeder Tropfen Öl ist ein potenzieller Lackfehler.
Welt 2: Werkzeugluft ISO 8573-1 Klasse 2.4.3 oder ähnlich. Hier ist etwas Öl tolerierbar – Druckluftwerkzeuge profitieren sogar von einem Hauch Schmierölnebel im Luftstrom.
Das Problem: Oft wird ein gemeinsames Druckluftnetz für beide Welten betrieben. Dann muss die gesamte Anlage auf den strengsten Anforderungen ausgelegt werden. Alternativ: getrenntes Netz für Lackiererei (ölfreie Kompressoren) und Werkzeugluft (ölgeschmierte Kompressoren).
| Bereich | Partikel | Feuchtigkeit | Öl |
|---|---|---|---|
| Lackiererei (direkt) | Klasse 1 | Klasse 1 (−70°C DP) | Klasse 0 |
| Lackiererei (indirekt) | Klasse 1 | Klasse 2 | Klasse 1 |
| Werkzeugluft | Klasse 3 | Klasse 4 | Klasse 3 |
| Atemluft (Kabine) | Klasse 1 | Klasse 2 | Klasse 1 |
Häufige Fehler
Energietipps
Druckluft kostet in einem mittelgroßen Automobilwerk 500.000–3.000.000 Euro pro Jahr. Das ist Einsparpotenzial.
Techniker erklärt
Es war ein Montag in einer Automobilfabrik in Bayern. Ich wurde gerufen, weil seit zwei Wochen ein bestimmter Karosserietyp nach der Lackierung Kratzer zeigte – kleine, kreisförmige Vertiefungen, die die Qualitätssicherung “Krater” nannte.
Wir haben alles überprüft. Grundierung, Klarlack, Einstellungen der Roboter. Alles war in Ordnung. Dann hat mein Kollege auf die Druckluftfilter geschaut. Der Koaleszenzfilter vor der Spritzkabine war satt – sein Schauglas gelb-braun. Eigentlich hätte er vor 3 Monaten gewechselt werden sollen.
Ergebnis: ölhaltige Druckluft in der Lackierleitung. Mikroskopisch kleine Öltröpfchen in der Farbe erzeugen beim Trocknen Krater. Kosten: Nacharbeit für über 200 Fahrzeuge, eine Woche Produktionsstörung, und Montag-bis-Montag-Einsatz für das Wartungsteam.
Was hätte das verhindert? Ein Filterwechsel für 80 Euro und ein korrekt geführtes Wartungsprotokoll.
Das ist der Moment, in dem mir klar wurde, wie kritisch Druckluftqualität in der Lackiererei wirklich ist. Nicht abstrakt, nicht theoretisch – sondern in konkreten Euro-Beträgen und verschwendeten Arbeitsstunden.
Seitdem predige ich bei Automobilkunden: Ölfreiheit ist kein Feature – es ist eine Grundbedingung. Und Filtermonitoring ist keine Option – es ist Pflicht.
Fazit
In der Automobilfertigung ist Druckluft die Arterie des Betriebs. Richtig geplant und gewartet, ist sie eine zuverlässige, sichere Energiequelle. Schlecht geplant, kann sie Produktionsausfälle, Qualitätsprobleme und massive Energieverschwendung verursachen.
Die größte unabhängige Fachplattform für Drucklufttechnik im deutschsprachigen Raum hilft euch, die richtigen Systeme zu finden, Lieferanten zu vergleichen und Fehler zu vermeiden, die andere bereits gemacht haben.
Ihr Nutzen
- Höhere Anlagenverfügbarkeit durch zuverlässige Systeme
- Geringere Betriebskosten durch energieeffiziente Technik
- Konstante Produktqualität dank sauberer Druckluft
- Skalierbare Lösungen für wachsende Anforderungen
Auf dieser Seite
Die Fabrik, die nie schläft – und die Druckluft, die sie am Laufen hält
Ein modernes Automobilwerk verbraucht so viel Druckluft wie eine Kleinstadt Strom. Im BMW-Werk Leipzig beispielsweise läuft die Druckluftanlage 24/7, 365 Tage im Jahr. Fällt sie aus, fährt das Band in Minuten hoch. Das Gleiche gilt für Mercedes in Sindelfingen, für VW in Wolfsburg.
Druckluft ist in der Automobilfertigung nicht irgendeine Energieform. Sie ist die Energie, die Roboter bewegt, Farbe auf Blech bringt und Schrauben mit präzisem Drehmoment anzieht. Sie ist so allgegenwärtig, dass man sie erst bemerkt, wenn sie fehlt.
Ich habe in meiner Karriere Automobilhersteller von Kleinserienfertigern bis zu Massenproduzenten betreut. Und überall dieselbe Beobachtung: Wer Druckluft gut plant, spart jedes Jahr sechsstellige Beträge. Wer sie schlecht plant, leidet unter Ausfällen, Qualitätsproblemen und explodierenden Energierechnungen.
