Wellendichtring für Druckluft: Funktionsweise, Auswahl und fachgerechter Austausch

Ein Wellendichtring arbeitet meist unsichtbar im Inneren eines Kompressors oder Pneumatik-Antriebs. Er hält Öl drinnen, Schmutz draußen und trotzt dem Überdruck. Dieser Leitfaden zeigt, wie der Wellendichtring für Druckluft funktioniert, welcher Werkstoff zu welcher Anwendung passt und wie der Austausch sauber gelingt – verständlich erklärt und ohne Verkaufsdruck.

Was ist ein druckfester Wellendichtring?

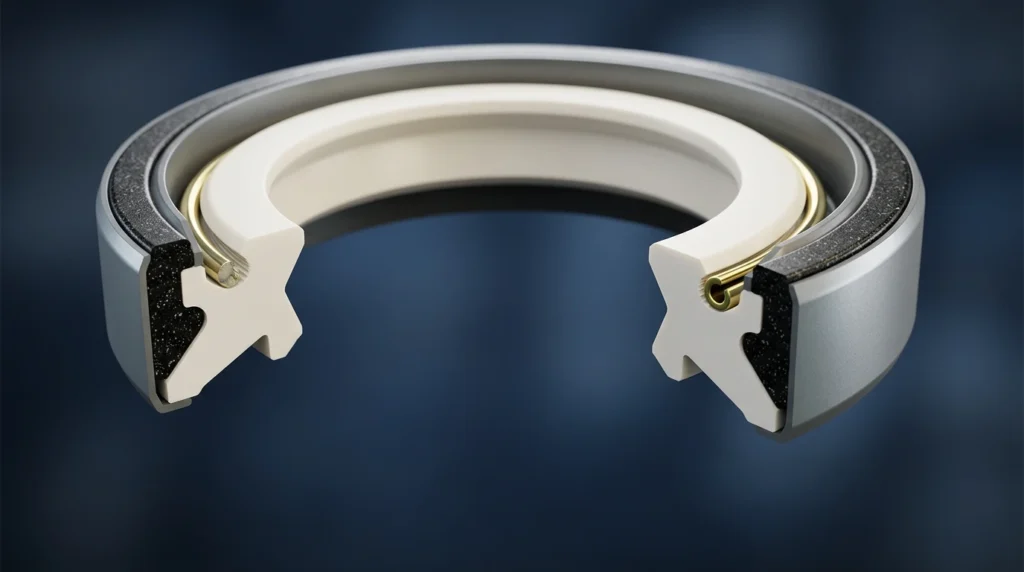

Ein Wellendichtring – oft auch Simmerring oder radial Wellendichtring (RWDR) genannt – ist eine dynamische Dichtung. Seine Aufgabe: eine drehende Welle gegen das Gehäuse abdichten, während sie sich bewegt. Der Aufbau ist klar gegliedert. Ein Versteifungsgehäuse aus Metall gibt Halt im Bohrungssitz. Daran sitzt die elastische Dichtlippe, die wie ein Lineal an der Welle anliegt. Eine kleine Zugfeder presst diese Lippe zusätzlich an, ähnlich wie ein Gummiband, das einen Deckel auf der Welle hält.

Bei Druckluft stößt ein Standard-RWDR schnell an seine Grenzen. Schon wenige bar drücken die Lippe weg, sie hebt ab, und es entsteht Leckage. Genau hier setzen druckbeständige Sonderbauformen an, etwa die Bauart HN 2390. Sie sind so geformt, dass der Druck die Lippe nicht abhebt, sondern besser anpresst.

Wichtig ist die Abgrenzung statische gegen dynamische Dichtung: Eine statische Dichtung sitzt zwischen zwei Teilen, die sich nicht bewegen – etwa ein O-Ring im Gehäusedeckel. Eine dynamische Dichtung wie der Wellendichtring muss dagegen eine Bewegung abdichten. Das ist deutlich anspruchsvoller, weil ständig Reibung und Wärme entstehen. Genau deshalb braucht eine Wellendichtung mehr Know-how als ein simpler Dichtungsring.

Auch die Maße zählen. Jeder Dichtring trägt drei Grundwerte: Wellendurchmesser, Außendurchmesser und Breite – meist in dieser Reihenfolge geprägt, zum Beispiel „30 x 47 x 7″. Wer die Wellendichtring-Größe bestimmen will, misst Welle und Bohrung mit dem Messschieber und liest die Breite am Altteil ab. Stimmt nur einer der Werte nicht, sitzt der Ring entweder zu locker oder presst sich krumm.

Sie finden solche Dichtungen überall dort, wo sich Wellen schnell drehen und gleichzeitig Druck herrscht: in Rotationsverdichtern, Schraubenkompressoren und in Spindelbohrköpfen von Werkzeugmaschinen. Im Kern ist der Wellendichtring damit das zentrale Dichtungselement jeder rotierenden Welle.

Vorteile von PTFE-Lippendichtungen bei hohem Druck

Wer den Begriff PTFE liest, kennt das Material längst aus der Küche: Es ist das Gleiche wie die Antihaft-Beschichtung der Bratpfanne. Diese Eigenschaften machen PTFE auch zu einer Top-Lösung für die Druckluft-Peripherie.

Breite Temperaturspanne und Chemie-Festigkeit. PTFE-Dichtlippen halten von etwa –60 °C bis +200 °C stand. Auch gegen aggressive Medien, Öle und Kondensat bleiben sie stabil. Wo ein Standard-Elastomer hart oder spröde würde, arbeitet PTFE einfach weiter.

Trockenlauffähigkeit. In Druckluftsystemen fehlt oft die volle Schmierung. Eine Elastomerlippe läuft dann heiß und verschleißt. PTFE dagegen gleitet auch trocken sauber über die Welle – wie die Pfanne, die ohne Öl nicht klebt. Für Mangelschmierung ist das ein echter Vorteil.

Wenig Reibung, wenig Verlust. PTFE neigt nicht zum Ruckgleiten, dem sogenannten Stick-Slip. Die Lippe gleitet gleichmäßig statt zu ruckeln. Das senkt die Reibungswärme und die Verlustleistung spürbar. Gleichzeitig sind hohe Umfangsgeschwindigkeiten bis rund 35 m/s möglich – ein Bereich, in dem viele Gummilippen längst aufgeben.

Ein Beispiel: Läuft eine Welle dauerhaft heiß und die Elastomerdichtung wird nach kurzer Zeit hart und rissig, ist das ein klares Signal. Hier zahlt sich der Umstieg auf eine PTFE-Lippendichtung aus. Sie kostet in der Anschaffung mehr, hält aber unter Druck und Wärme deutlich länger durch – und spart so ungeplante Stillstände.

Mehr zur sauberen Luft, die solche Dichtungen schützt, lesen Sie im Bereich Druckluftaufbereitung.

Funktionsweise: So dichtet der Wellendichtring unter Druck ab

Im Kern macht eine Wellendichtung etwas Cleveres: Sie dichtet, ohne fest zu pressen. Das klingt widersprüchlich, ist aber der Trick.

Radiale Pressung und Dichtspalt. Die Dichtlippe liegt mit einer schmalen Kontaktzone auf der Welle. Dazwischen bildet sich im Betrieb ein winziger Ölfilm – dünner als ein Haar. Dieser Film trennt Lippe und Welle, sodass kaum direkter Kontakt entsteht. Fachleute nennen das elasto-hydrodynamische Abdichtung. Vereinfacht: Die Lippe schwimmt auf einem hauchdünnen Schmierfilm. Steht die Welle still, presst die Lippe direkt an und dichtet statisch ab. Erst die Drehung baut den Film auf. Genau dieser Wechsel macht die Wellendichtung so robust – sie dichtet im Stand und im Lauf.

Der hydrodynamische Rückförderdrall. Damit dieser Film nicht nach außen entweicht, tragen viele Lippen feine Spiralrillen. Sie wirken wie eine winzige archimedische Schraube. Dreht sich die Welle, pumpen die Drallstrukturen austretendes Öl aktiv zurück zur Ölseite. So bleibt das System dicht, ohne dass die Lippe stärker drücken muss.

Entlastete Wellendichtringe (EWDR). Bei hohem Druck wird die Kontaktfläche bewusst klein gehalten. Weniger Kontakt bedeutet weniger Reibung und weniger Wärme. Die Lippe hält dem Druck stand, läuft aber kühler und länger. Man kann es sich wie eine Person vorstellen, die sich nur mit den Fingerspitzen abstützt statt mit der ganzen Hand – die Last bleibt, der Reibungspunkt wird kleiner.

Bidirektionale Strukturen. Bei Wellen, die in beide Richtungen drehen, funktioniert eine einseitige Spirale nicht. Hier kommen symmetrische Drallmuster zum Einsatz, die in jeder Drehrichtung zurückfördern. So bleibt die Abdichtung der rotierenden Welle auch bei Reversierbetrieb zuverlässig – ein wichtiger Punkt bei vielen Automatisierungsantrieben.

Auswahlhilfe: Den richtigen Dichtring für Ihre Anwendung finden

Beim Wellendichtring entscheidet nicht die Optik, sondern die Kombination der Betriebswerte. Drei Größen gehören immer auf den Tisch.

Betriebsparameter im Fokus. Prüfen Sie zuerst Druck, Drehzahl und Temperatur. Liegt der Überdruck bei 10 bar oder mehr, scheidet eine einfache Standardlippe aus. Hohe Drehzahlen erzeugen Wärme, hohe Temperaturen lassen manche Werkstoffe altern. Diese drei Werte grenzen die Auswahl schon stark ein.

Werkstoffwahl: NBR, FKM oder PTFE? NBR ist das günstige Allround-Elastomer für moderate Bedingungen. FKM (Fluorkautschuk) hält mehr Temperatur und Chemie aus. PTFE ist die Wahl für hohen Druck, Trockenlauf und schnelle Wellen. Eine grobe Faustregel: je härter die Bedingungen in der Druckluft-Peripherie, desto eher PTFE.

Die Gegenlauffläche nicht vergessen. Der beste Dichtring versagt an einer schlechten Welle. Die Gegenlauffläche sollte gehärtet sein (Härte ≥ 58 HRC) und eine feine Oberfläche aufweisen (Rauheit Ra 0,2–0,4 µm). Zu rau wirkt wie Schmirgelpapier, zu glatt hält keinen Schmierfilm. Wer die Welle korrekt vorbereitet, verdoppelt oft die Standzeit – ganz ohne teureren Dichtring.

Ein Beispiel aus der Praxis. Angenommen, an einem ölgeschmierten Schraubenkompressor läuft die Welle mit rund 3.000 Umdrehungen pro Minute bei 8 bar und 90 °C Öltemperatur. Welcher Simmerring passt für diesen Kompressor? Ein einfacher NBR-Ring würde bei dieser Temperatur und dem Druck schnell altern. Sinnvoll ist hier eine druckbeständige Bauform, oft mit PTFE-Lippe, kombiniert mit einer gehärteten, fein geschliffenen Welle. So bleibt die Dichtung über Tausende Betriebsstunden stabil. Die Rechnung „Dichtung an der Welle berechnen“ heißt also vor allem: Betriebswerte sauber erfassen und Werkstoff plus Gegenlauffläche darauf abstimmen.

Undichte Dichtung erkennen: Wenn der Kompressor Luft verliert

Bevor Sie zum Werkzeug greifen, lohnt eine kurze Diagnose. Nicht jeder Druckverlust kommt von der Wellendichtung. Wenn der Kompressor Luft verliert, gibt es typische Ursachen, die Sie schnell prüfen können.

Spuren lesen. Ein öliger Film rund um die Welle ist ein deutliches Zeichen für einen undichten Simmerring. Tropft dort Öl heraus oder zischt es hörbar, ist die Dichtung wahrscheinlich defekt. Auch ein Druckluftsystem, das über Nacht spürbar Druck verliert, deutet auf eine Leckage hin – nicht immer an der Welle, aber oft.

Andere Ursachen ausschließen. Bevor Sie die Dichtung tauschen, prüfen Sie Verschraubungen, Schläuche und das Rückschlagventil. Eine lockere Verschraubung ist schnell behoben und spart den großen Eingriff. Erst wenn diese Stellen dicht sind, rückt der Wellendichtring in den Fokus.

Lecksuche leicht gemacht. Ein bewährter Trick: Sprühen Sie die verdächtigen Stellen mit Seifenwasser ein. Wo Blasen aufsteigen, entweicht Luft. So finden Sie auch kleine Leckagen, die das Ohr überhört. Wer Luftverlust am Kompressor dauerhaft vermeiden will, prüft die Dichtungen regelmäßig – am besten im Rahmen der normalen Wartung.

Steht fest, dass der Wellendichtring undicht ist, geht es an den Austausch.

Anleitung: Wellendichtring in 5 Schritten fachgerecht austauschen

Ein undichter Wellendichtring lässt sich mit etwas Sorgfalt selbst tauschen. Wichtig ist die Reihenfolge. Wer hetzt, beschädigt die Lippe – und die neue Dichtung leckt sofort wieder. Diese fünf Schritte führen sicher zum Ziel.

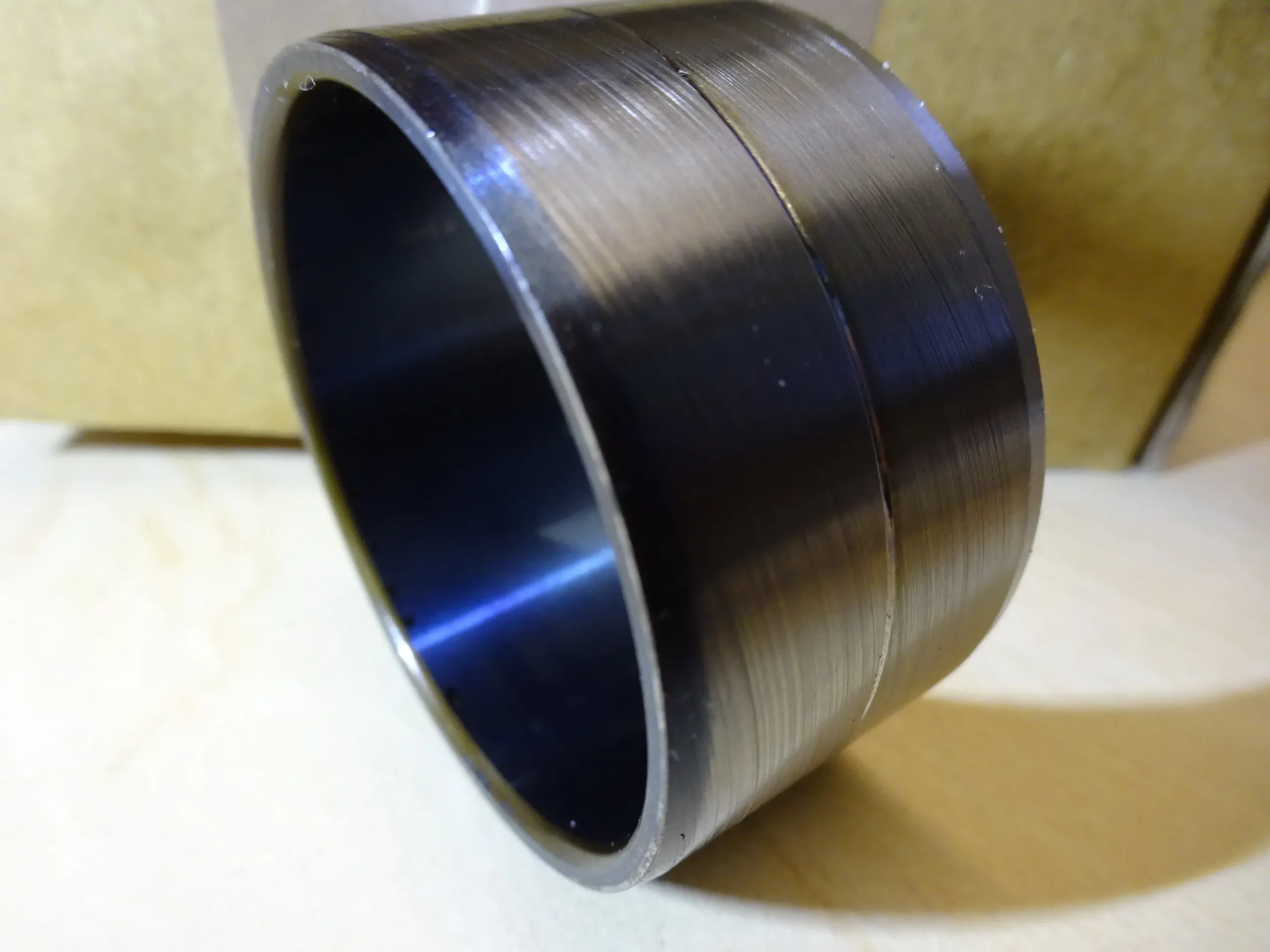

1. Montage vorbereiten. Reinigen Sie Bohrung und Welle gründlich. Jeder Span und jeder Ölrest stört. Prüfen Sie die Welle auf Riefen, Rost oder eingelaufene Spuren. Sitzt dort eine alte Laufrille, hilft auch der beste neue Dichtring nicht. Manchmal lässt sich die Welle leicht versetzt einbauen, sodass die neue Lippe auf einer frischen Spur läuft. Erst wenn alles sauber und glatt ist, geht es weiter. Halten Sie den neuen Ring bereit und prüfen Sie ihn auf Transportschäden.

2. Dichtlippe schützen. Die Lippe ist das empfindlichste Teil. Schon eine scharfe Kante reicht, um sie einzuschneiden. Verwenden Sie deshalb einen Aufziehkonus (Montagehülse), wenn Sie über Nuten, Absätze oder Gewinde schieben. Der Konus führt die Lippe sicher über die Gefahrenstelle. Fehlt der Konus, hilft im Notfall ein Streifen dünne Folie über der Kante.

3. Richtige Einbaurichtung wählen. Das ist der häufigste Fehler beim Einbauen. Die Dichtlippe und die Feder zeigen immer zum abzudichtenden Medium hin – also zur Ölseite. Falsch herum eingebaut, pumpt der Rückförderdrall in die falsche Richtung, und der Ring leckt sofort. Im Zweifel gilt: Feder zeigt nach innen, zum Öl. Bei radial Wellendichtringen mit Staublippe zeigt die Staublippe nach außen, zur Umgebung.

4. Ohne Gewalt einpressen. Drücken Sie den Ring gleichmäßig und gerade in die Bohrung. Nutzen Sie eine passende Einpresshülse oder ein Montagewerkzeug, das auf dem Außenrand aufliegt. Niemals schräg oder mit dem Hammer auf die Lippe schlagen. Ein verkanteter Ring sitzt schief und dichtet nie richtig ab.

5. Sekundärabdichtung beachten. Bei kritischen Anwendungen kann am Außendurchmesser zusätzlich eine dünne Dichtmasse helfen. Sie verhindert, dass Luft oder Öl zwischen Ring und Bohrung entweicht. Sparsam auftragen – zu viel quillt heraus und verschmutzt das Lager.

Tipp zum passenden Ersatzteil. Bevor Sie eine neue Dichtung kaufen, notieren Sie die drei Maße vom Altteil und den Werkstoff. Wer öfter wechselt, fährt mit einem Wellendichtring-Set verschiedener Größen gut – so liegt das passende Teil meist schon in der Schublade. Eine Simmerring-Größentabelle hilft zusätzlich, das richtige Maß sicher zuzuordnen. Achten Sie beim Kompressor besonders auf die Druckfestigkeit: Ein günstiger Standardring ist beim Druckluftsystem oft die falsche Wahl.

Eine Übersicht weiterer Wartungsthemen rund um den Kompressor finden Sie unter Betrieb & Wartung. Wie das Öl überhaupt zur Dichtung gelangt, erklärt der Beitrag zum Aufbau und zur Funktionsweise des Kompressor-Ölabscheiders.

Digitale Tools und Automatisierung in der Dichtungstechnik

Die Auswahl der richtigen Dichtung muss heute kein Ratespiel mehr sein. Digitale Werkzeuge nehmen viel Arbeit ab.

Smarte Auswahltools. Online-Konfiguratoren fragen Maße, Druck, Drehzahl und Medium ab und schlagen passende Bauformen und Werkstoffe vor. Statt Tabellen zu wälzen, geben Sie ein paar Werte ein und erhalten eine Vorauswahl. Das spart Zeit und reduziert Fehlgriffe. Praktische Rechner und Helfer für die Drucklufttechnik sammeln wir unter Tools.

Predictive Maintenance. Spannender wird es bei der vorausschauenden Wartung. Moderne Sensorik erfasst Temperatur, Schwingung oder kleinste Leckraten an der Welle. Steigen die Werte langsam an, meldet das System den Verschleiß, lange bevor der Ring komplett versagt. So tauschen Sie die Dichtung geplant in der nächsten Wartung – statt nach einem ungeplanten Stillstand. Für vernetzte Anlagen mit Automatisierung ist das ein klarer Schritt nach vorne: Die Dichtung wird vom stillen Verschleißteil zum überwachten Bauteil.

Digitale Ersatzteilverwaltung. Auch die Beschaffung wird einfacher. Wer Maße und Werkstoff seiner Dichtungen einmal sauber in einer digitalen Liste erfasst, findet das passende Ersatzteil im nächsten Wartungsfall in Sekunden. Manche Betriebe hinterlegen sogar QR-Codes an der Maschine, die direkt zur richtigen Dichtungsgröße führen. Das spart Suchzeit und verhindert Fehlbestellungen. Gerade in kleineren Werkstätten, die ohne großes Lager arbeiten, macht diese Ordnung einen echten Unterschied.

Solche digitalen Helfer ersetzen kein Fachwissen – aber sie nehmen die lästige Sucharbeit ab und lassen mehr Zeit für die eigentliche Technik.

Fazit: Effizienz beginnt bei der richtigen Dichtungswahl

Ein Wellendichtring ist klein, entscheidet aber über Dichtheit und Standzeit der ganzen Anlage. Drei Punkte machen den Unterschied: die passende Werkstoffqualität, ein echtes Verständnis der Funktion und eine saubere, präzise Montage. Wer Druck, Drehzahl und Gegenlauffläche kennt, wählt sicher aus. Wer die Lippe schützt und richtig herum einbaut, vermeidet Leckage. Gerade bei anspruchsvollen Druckluftanwendungen lohnt der Griff zu spezialisierten Hochleistungslösungen – sie sparen am Ende mehr, als sie kosten.

Behalten Sie Ihre Dichtungen im Blick, und ein undichter Simmerring überrascht Sie nie wieder im laufenden Betrieb. Wer regelmäßig prüft, sauber misst und passend nachkauft, hält das Druckluftsystem dauerhaft dicht. Weitere Fachbeiträge rund um Drucklufttechnik, Wartung und Reparatur finden Sie laufend neu im Blog.

Häufig gestellte Fragen (FAQ)

Warum leckt mein Wellendichtring trotz korrektem Einbau?
Oft liegt es nicht am Einbau, sondern an der Welle. Kritische Drehzahlen oder Schwingungen lassen die Lippe minimal abheben. Auch eine eingelaufene Laufrille oder Unwucht führt zu Leckage trotz neuem Ring.

Kann ich einen PTFE-Dichtring gegen einen aus Gummi tauschen?
Nur mit Vorsicht. PTFE und Elastomere haben unterschiedliche Einsatzgrenzen und Anforderungen an die Wellenhärte. Ein Tausch lohnt sich, wenn Druck, Temperatur oder Trockenlauf den Gummi überfordern – nicht einfach so.

Was bedeutet „drallfreies Schleifen“ der Welle?
Beim Schleifen können feine Spuren entstehen, die wie ein Gewinde wirken und Öl fördern. Drallfreies Schleifen vermeidet das. So pumpt die Welle kein Öl in die falsche Richtung.

Wie lange halten Wellendichtringe bei 10 bar Überdruck?
Das hängt stark von Werkstoff, Drehzahl und Welle ab. Ein passend ausgelegter PTFE-Ring mit guter Gegenlauffläche erreicht oft mehrere tausend Betriebsstunden, ein überforderter Standardring versagt deutlich früher.

Muss die Dichtlippe vor der Montage eingefettet werden?
Ja, ein dünner Fettfilm auf der Lippe ist empfehlenswert. Er verhindert Trockenlauf in den ersten Sekunden, bis sich der Schmierfilm aufbaut. Sparsam und passend zum Medium fetten.

Warum ist die Drehrichtung bei Spiralrillen entscheidend?
Spiralrillen fördern nur in eine Richtung zurück. Läuft die Welle andersherum als vorgesehen, pumpt der Drall das Öl nach außen statt nach innen. Bei wechselnder Drehrichtung braucht es bidirektionale Strukturen.

Was bringt eine zusätzliche Staublippe?
Die Staublippe sitzt vor der eigentlichen Dichtlippe und hält Schmutz, Staub und Spritzwasser fern. Das schützt die Hauptlippe vor Verschleiß und verlängert die Standzeit – besonders in rauer Umgebung.
