So planen Sie Ihre Druckluftversorgung richtig – effizient, sicher und zukunftsfähig.
Druckluft ist in vielen Betrieben das unsichtbare Rückgrat der Produktion. Doch eine schlecht geplante Kompressorstation kostet bares Geld – durch Energieverluste, Stillstände oder unnötige Überdimensionierung.
In diesem Leitfaden zeige ich Ihnen Schritt für Schritt, wie Sie die Auslegung einer Kompressorstation professionell angehen. Klar strukturiert. Praxisnah. Direkt umsetzbar.

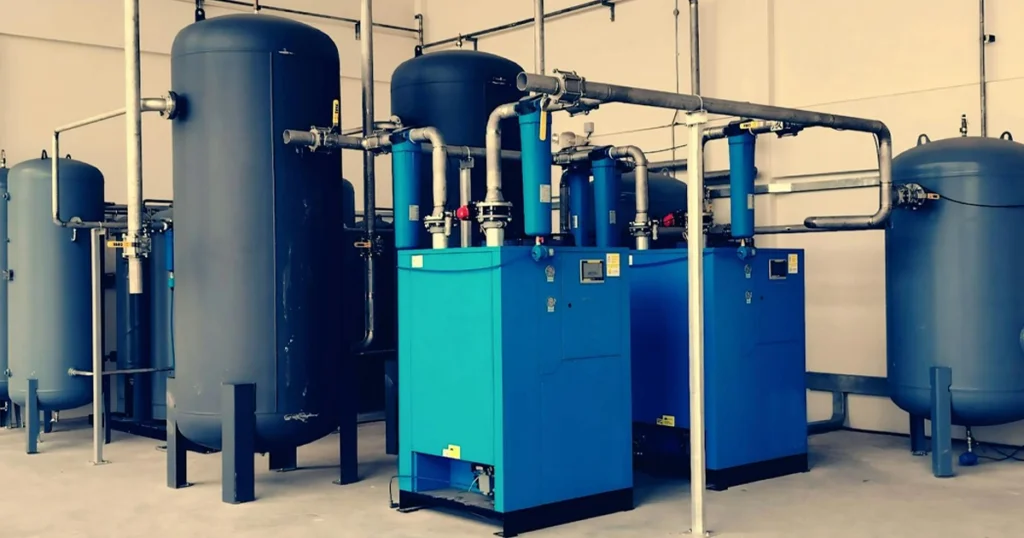

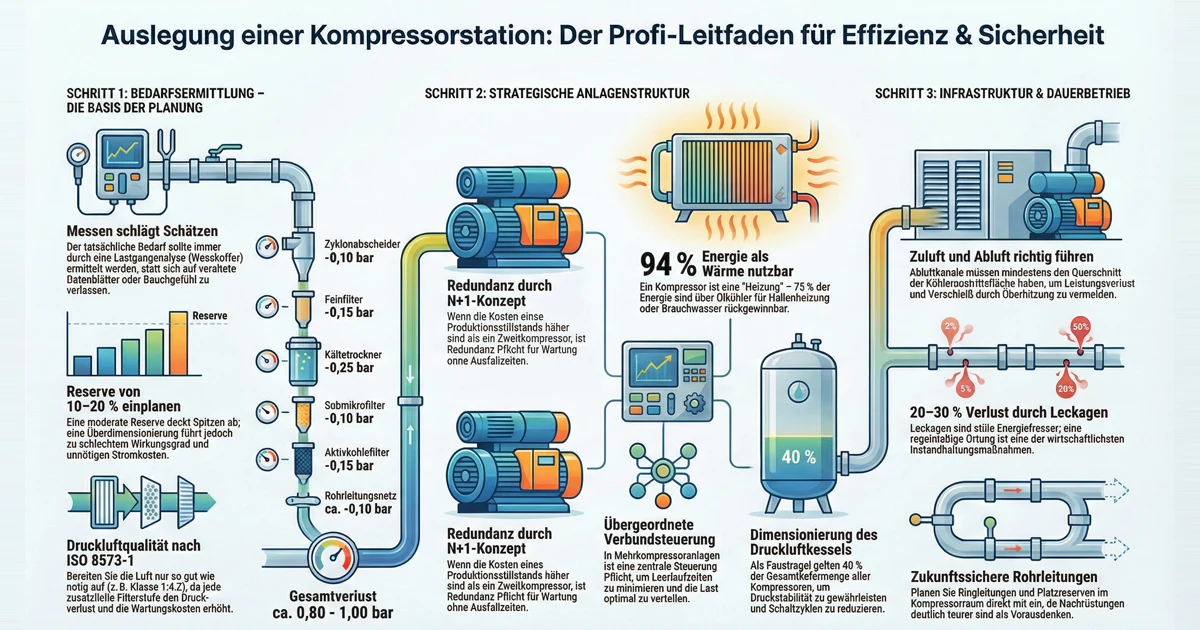

Schritt 1: Bedarf exakt ermitteln – die Basis jeder Planung
Bevor Sie über Kompressoren, Steuerungen oder Wärmerückgewinnung nachdenken, müssen drei Fragen sauber geklärt sein:
- Wie hoch ist der tatsächliche Druckluftverbrauch?
- Welcher Betriebsdruck wird am Endverbraucher benötigt?
- Welche Druckluftqualität ist erforderlich?
Hier passieren die meisten Fehler. Und hier entscheidet sich, ob Ihre Anlage später effizient läuft – oder zur Dauerbaustelle wird.
1. Wie hoch ist der tatsächliche Druckluftverbrauch?
Viele verlassen sich auf Bauchgefühl oder alte Daten. Das ist riskant.
So ermitteln Sie den realen Bedarf:
- Typenschild der Bestandanlage prüfen
- Datenblätter aller Endverbraucher sammeln
- Messen mit einem Messkoffer + Auswertung (beste Lösung)
👉Mein klarer Tipp: Messen schlägt Schätzen. Immer. Produktionsspitzen, Taktzeiten, Leerlaufverluste – das sieht man nur in einer Lastganganalyse.
Jetzt mit unserem kostenlosen Druckluftbedarfsrechner schnell und einfach die effektive Liefermenge ermitteln.
Reserve einplanen – aber mit Maß
Eine Reserve von 10–20 % ist sinnvoll.
Zu viel Reserve bedeutet jedoch:
- unnötig hohe Investition
- schlechter Wirkungsgrad im Teillastbereich
- höhere Stromkosten
Merksatz: So groß wie nötig. So klein wie möglich.
2. Welcher Betriebsdruck wird am Endverbraucher benötigt?
Nicht der Kompressor entscheidet – sondern das Werkzeug oder die Maschine am Ende der Leitung.
Vorgehen:
- Typenschild prüfen (Achtung: Abschaltdruck ≠ Arbeitsdruck)
- Datenblätter der Endverbraucher besorgen
- Messung mit Drucksensoren durchführen (präziseste Lösung)
Übersicht aller Druckluft-Werkzeuge mit Verbrauchsdaten auf einen Blick
Druckverluste nicht vergessen!
Zwischen Kompressor und Verbraucher verlieren Sie Druck – durch Aufbereitung und Rohrnetz.
Typische Druckverluste:
| Komponente | Druckverlust |
|---|---|
| Zyklonabscheider | 0,1 bar |
| Feinfilter | 0,15 bar |
| Kältetrockner | 0,25 bar |
| Submikrofilter | 0,1 bar |
| Aktivkohlefilter | 0,15 bar |
| Rohrleitungsnetz | ca. 0,1 bar |
Das summiert sich schnell auf 0,8–1,0 bar.
💡 Jeder zusätzliche bar erhöht den Energieverbrauch um ca. 6–8 %.
Praxis-Tipp: Nutzen Sie einen Druckluftbedarfsrechner zur Vorab-Einschätzung – die Feinplanung erfolgt immer mit realen Messdaten.
3. Welche Druckluftqualität wird benötigt?
Nicht jede Anwendung braucht Reinraumqualität.
Klären Sie:
- Datenblätter der Endverbraucher
- Kundenvorgaben (z. B. ISO 8573-1: 1:4:2)
- VDMA-Empfehlungen (empfohlene Reinheitsklassen)
Wichtig: 👉 Nur so gut aufbereiten wie nötig.
Jede zusätzliche Filterstufe bedeutet:
- mehr Druckverlust
- mehr Energiebedarf
- höhere Wartungskosten
In der Praxis sehe ich oft überdimensionierte Aufbereitungsstrecken – reine Kostentreiber.
Schritt 2: Die Kompressorstation strategisch planen
Wenn Bedarf, Druck und Qualität definiert sind, geht es an die Struktur der Station.
Jetzt entscheiden Sie über Verfügbarkeit, Zukunftssicherheit und Energieeffizienz.
1. Ist eine Redundanz nötig?
Frage an Sie:
Was kostet eine Stunde Produktionsstillstand?
Wenn die Antwort höher ist als der Mehrpreis für einen zweiten Kompressor – dann ist Redundanz Pflicht.
Vorteile:
- keine Produktionsunterbrechung bei Defekten
- Wartung ohne Stillstand
- flexibel bei Lastspitzen
- vorbereitet auf Wachstum
💡 Empfehlung: Mindestens N+1-Konzept einplanen und Anschluss für Erweiterung vorsehen.
2. Wachsender Betrieb? Erweiterung gleich einplanen.
Viele Betriebe wachsen schneller als gedacht.
Planen Sie:
- Platzreserve im Kompressorraum
- Rohrleitungsdimension auf zukünftige Last auslegen
- elektrische Anschlussleistung berücksichtigen
Nachrüsten ist immer teurer als Vorausdenken.
3. Wärmerückgewinnung – oft unterschätzt
Ein Kompressor wandelt fast die komplette elektrische Energie in Wärme um.
Energieverteilung:
- 72 % über Ölkühler rückgewinnbar
- 13 % über Kühler
- 9 % Motorabstrahlung
- 4 % Restwärme in Druckluft
- 2 % Abstrahlung
94 % der Energie sind als Wärme nutzbar.
Diese Wärme kann genutzt werden für:
- Hallenheizung
- Brauchwasser
- Prozesswärme
Bei steigenden Energiepreisen ist das kein „Nice-to-have“, sondern ein Wirtschaftlichkeitsfaktor.
4. Druckluftrohrleitungen & Druckluftkessel
Druckluftkessel richtig dimensionieren
Faustregel: 40 % der Gesamtliefermenge aller Kompressoren
Der Speicher sorgt für:
- Druckstabilität
- weniger Schaltzyklen
- geringeren Verschleiß
Rohrleitung
- ausreichend dimensionieren
- Ringleitung bevorzugen
- Gefälle und Kondensatableiter berücksichtigen
Zu kleine Leitungen erzeugen unnötigen Druckverlust – und damit laufende Mehrkosten.
5. Steuerung – das Gehirn der Anlage
Optionen:
- einfache Knopfsteuerung
- Steuerung mit Display
- übergeordnete Verbundsteuerung
In Mehrkompressoranlagen ist eine übergeordnete Steuerung Pflicht.
Warum?
- optimale Lastverteilung
- weniger Leerlauf
- bessere Energieeffizienz
- digitale Auswertbarkeit
Gerade für Betriebe mit Fokus auf Automatisierung und digitale Tools ist das ein klarer Hebel.
6. Zu- und Abluft richtig auslegen
Ein oft unterschätztes Thema.
Regel: Ein Abluftkanal muss mindestens den Querschnitt der Kühleraustrittsfläche haben – bei max. 3 m Länge inklusive einem 90°-Bogen.
Bei längeren Kanälen:
Zusatzlüfter mit 20 % mehr Leistung als der Verdichterlüfter einsetzen.
Zu hohe Raumtemperaturen führen zu:
- Leistungsverlust
- höherem Verschleiß
- ungeplanten Ausfällen
7. Allgemeine Erfolgsfaktoren
Wartung & Service
Planen Sie:
- ausreichend Wartungsraum
- gute Zugänglichkeit
- Serviceintervalle
Leckagen
Leckagen sind stille Energiefresser.
In vielen Betrieben gehen 20–30 % der Druckluft verloren.
Regelmäßige Leckageortung zahlt sich extrem schnell aus.
Besondere Anforderungen
- Explosionsschutz?
- Lebensmittelproduktion?
- 24/7-Betrieb?
Diese Punkte müssen vor der Auslegung klar definiert sein.
Fazit: Auslegung einer Kompressorstation – strukturiert statt improvisiert
Eine professionelle Auslegung einer Kompressorstation basiert immer auf:
- Exakter Bedarfsermittlung
- Realen Messdaten
- Berücksichtigung von Druckverlusten
- Wirtschaftlicher Aufbereitung
- Zukunftssicherer Planung
- Energieoptimierung
Wer hier sauber plant, spart über die Lebensdauer der Anlage fünf- bis sechsstellige Beträge.
Und genau darum geht es: Nicht den billigsten Kompressor kaufen – sondern die beste Lösung für Ihren Betrieb.
Was versteht man unter der Auslegung einer Kompressorstation?
Die Auslegung einer Kompressorstation beschreibt die technische Planung einer Druckluftanlage. Dabei werden Luftbedarf, Betriebsdruck, Druckluftqualität, Redundanz, Speichergröße und Energieeffizienz exakt bestimmt. Ziel ist eine wirtschaftliche, zuverlässige und zukunftssichere Druckluftversorgung.
Wie berechnet man den Druckluftbedarf richtig?
Der Druckluftbedarf wird über eine Lastganganalyse ermittelt. Dazu werden Verbrauchsdaten der Endgeräte ausgewertet oder mit einem Messkoffer reale Betriebsdaten aufgezeichnet. Eine Reserve von 10–20 % sollte eingeplant werden, um Lastspitzen abzudecken.
Warum ist die richtige Druckwahl bei Kompressoren wichtig?
Jeder zusätzliche bar erhöht den Energieverbrauch um etwa 6–8 %. Zu hoch eingestellter Druck verursacht unnötige Stromkosten. Der erforderliche Arbeitsdruck wird am Endverbraucher bestimmt – Druckverluste durch Filter und Rohrleitungen müssen berücksichtigt werden.
Wie groß sollte ein Druckluftkessel sein?
Die empfohlene Größe eines Druckluftkessels beträgt etwa 40 % der Gesamtliefermenge aller installierten Kompressoren. Der Speicher stabilisiert den Druck, reduziert Schaltzyklen und verbessert die Energieeffizienz der Anlage.
Lohnt sich Wärmerückgewinnung bei Kompressoren?
Ja. Bis zu 94 % der eingesetzten elektrischen Energie fallen als nutzbare Wärme an. Diese kann zur Hallenheizung oder Warmwasserbereitung verwendet werden. Besonders bei steigenden Energiepreisen ist Wärmerückgewinnung wirtschaftlich sinnvoll.
Welche Fehler werden bei der Auslegung einer Kompressorstation am häufigsten gemacht?
- Verbrauch wird geschätzt statt gemessen
- Druck zu hoch eingestellt
- Rohrleitungen unterdimensioniert
- Keine Redundanz eingeplant
- Druckluftqualität überdimensioniert
- Leckagen nicht berücksichtigt
Diese Fehler führen zu hohen Energiekosten und Produktionsrisiken.
Ist eine Redundanz bei einer Kompressorstation notwendig?
In Produktionsbetrieben mit hohem Ausfallrisiko ist ein N+1-Konzept empfehlenswert. So kann bei Wartung oder Defekt die Versorgung aufrechterhalten werden. Die Mehrinvestition ist meist günstiger als ein Produktionsstillstand.
Welche Rolle spielt die Steuerung in einer Kompressorstation?
Eine übergeordnete Steuerung optimiert die Lastverteilung mehrerer Kompressoren. Dadurch werden Leerlaufzeiten reduziert, Energie gespart und Betriebsdaten digital ausgewertet. Besonders in automatisierten Betrieben ist dies ein entscheidender Effizienzfaktor.
