Was bedeuten die Angaben auf Keilriemen? Keilriemen Beschriftung verstehen
Die Angaben auf Keilriemen folgen einem genormten System nach DIN 7753 und enthalten verschlüsselte Informationen über Profil, Breite und Länge. Diese Codes helfen bei der exakten Identifikation und dem korrekten Austausch des Riemens.
Stellen Sie sich vor: Es ist Montagmorgen, 6 Uhr früh in Ihrer Werkstatt. Die Maschine steht still, der Keilriemen ist gerissen, und Sie starren auf die kryptischen Zeichen „XPA 1250“ auf dem defekten Riemen. Was bedeuten diese Hieroglyphen? Für viele Techniker und Maschinenbetreiber ist dies ein alltägliches Rätsel, das schnell gelöst werden muss, um teure Stillstandzeiten zu vermeiden.
Wie sind die Angaben auf Keilriemen aufgebaut?
Das Geheimnis liegt im systematischen Aufbau der Bezeichnungen. Jeder Keilriemen trägt einen Code, der wie ein Personalausweis alle wichtigen technischen Daten enthält. Diese Systematik wurde nicht zufällig entwickelt, sondern folgt strengen Industrienormen, die weltweit Gültigkeit haben.

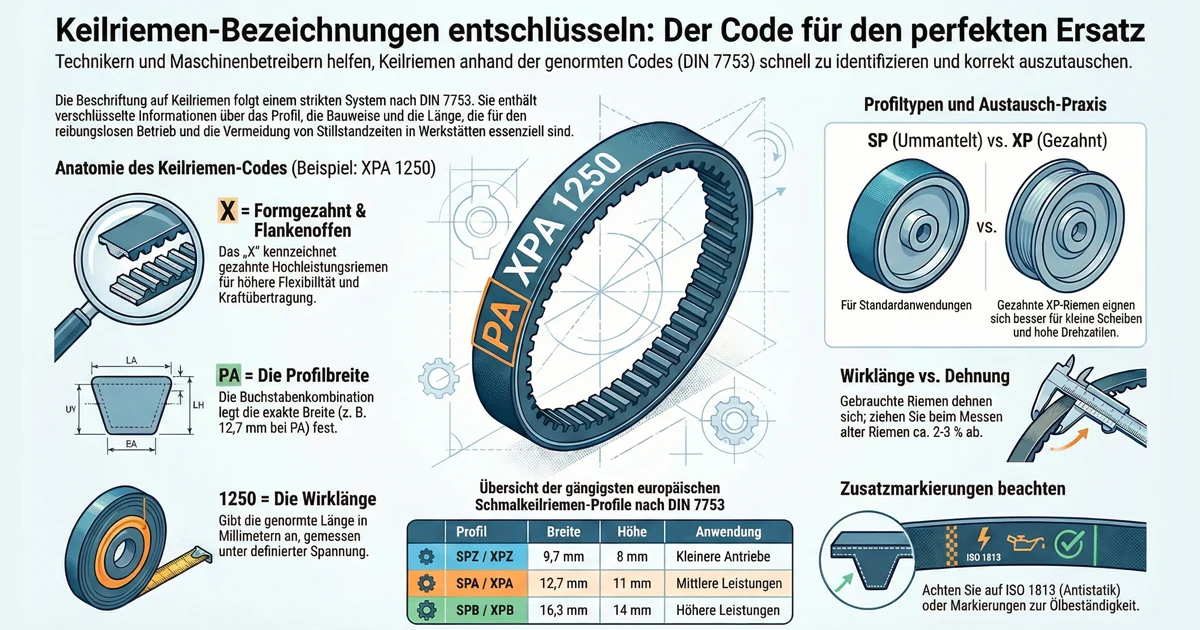

Der typische Aufbau: Profilbezeichnung + Längenangabe
Beispiel: „XPA 1250“ bedeutet XPA-Profil mit 1250 mm Wirklänge
Was bedeuten die Angaben auf Keilriemen bei europäischen Profilen?
Die europäischen Profile nach DIN 7753 sind der Standard in Deutschland und Europa. Hier gibt es zwei Hauptkategorien:
| Ummantelte Riemen (SP-Serie) | Breite | Höhe | Anwendung |
|---|---|---|---|
| SPZ | 9,7 mm | 8 mm | Kleinere Antriebe |
| SPA | 12,7 mm | 11 mm | Mittlere Leistungen |
| SPB | 16,3 mm | 14 mm | Höhere Leistungen |
| SPC | 22 mm | 18 mm | Schwere Antriebe |
| Gezahnte Riemen (XP-Serie) | Breite | Höhe | Besonderheit |
|---|---|---|---|
| XPZ | 9,7 mm | 8 mm | Flankenoffen, gezahnt |
| XPA | 12,7 mm | 11 mm | Hochleistung, flexibel |
| XPB | 16,3 mm | 14 mm | Höhere Kraftübertragung |
| XPC | 22 mm | 18 mm | Maximale Belastung |
Warum ist die Längenangabe bei Keilriemen so wichtig?
Die Längenangabe auf dem Keilriemen ist nicht einfach nur ein Maß – sie ist die sogenannte „Wirklänge“ oder „Richtlänge“ nach Norm. Diese gibt an, wie lang der Riemen ist, wenn er mit einer bestimmten Spannung unter einem definierten Scheibendurchmesser gemessen wird.
Ein Mechaniker erzählte mir einmal: „Ich dachte, 1000 mm ist 1000 mm. Bis ich merkte, dass mein ‚passender‘ Riemen nach der Montage entweder zu straff oder zu locker war. Die Wirklänge ist der Schlüssel – sie entspricht der tatsächlichen Länge der Zugträger im Inneren des Riemens.“
Wie unterscheiden sich gezahnte von ummantelten Keilriemen?
Der Unterschied zwischen SP- und XP-Profilen ist fundamental und beeinflusst die Leistungsfähigkeit erheblich:
- SP-Profile (ummantelt): Haben eine glatte Außenseite und sind kostengünstiger
- XP-Profile (gezahnt): Besitzen eine gezahnte Innenseite, die mehr Flexibilität und Kraftübertragung ermöglicht
Entscheidungshilfe: Gezahnte Riemen sind bei kleinen Scheibendurchmessern, hohen Drehzahlen und präzisen Antrieben die bessere Wahl. Für Standardanwendungen reichen oft ummantelte Riemen.
Was bedeutet das X in der Keilriemen-Bezeichnung XPA?
Das „X“ in XPA ist mehr als nur ein Buchstabe – es ist ein Qualitätsmerkmal. Es steht für:
X: Schmalkeilriemenprofil, flankenoffen und formgezahnt
P: Hochleistungsriemen (Performance)
A: Riemenbreite 12,7 mm (entspricht 1/2 Zoll)
Ein XPA-Riemen ist also ein flankenoffener, hochleistungsfähiger Schmalkeilriemen mit genormter Breite. Diese Riemen sind besonders für Anwendungen mit hohen Anforderungen entwickelt worden.
Welche Rolle spielen amerikanische ANSI-Profile bei Keilriemen?
Neben den europäischen Normen gibt es auch amerikanische Standards, die teilweise in Europa verwendet werden:
| ANSI-Profil | Breite | Höhe | Europäisches Äquivalent |
|---|---|---|---|
| 3V/3VX | 9 mm | 8 mm | Ähnlich XPZ |
| 5V/5VX | 15 mm | 13 mm | Zwischen XPA und XPB |
| 8V/8VX | 25 mm | 23 mm | Größer als XPC |
Wie erkenne ich die richtige Riemenlänge für meine Anwendung?
Die Bestimmung der korrekten Riemenlänge ist entscheidend für die Funktion des Antriebs. Hier sind die wichtigsten Schritte:
- Abmessen des alten Riemens: Die aufgedruckte Länge ist meist korrekt
- Berechnung bei Neuanlagen: Verwendung von Formeln basierend auf Scheibendurchmessern und Achsabstand
- Toleranzen beachten: Kleine Abweichungen können durch Spannvorrichtungen ausgeglichen werden
Ein erfahrener Industriemechaniker gab mir den Tipp: „Wenn der alte Riemen nicht mehr lesbar ist, miss ihn trotzdem aus. Aber rechne etwa 2-3% der Länge ab, da sich Riemen mit der Zeit dehnen. Bei einem 1000mm Riemen sind das 20-30mm Unterschied!“
Was verraten die Zusatzmarkierungen auf modernen Keilriemen?
Moderne Keilriemen tragen oft weitere Informationen:
- Herstellungsdatum: Meist als Woche/Jahr-Code
- Temperaturbereich: Spezielle Kennzeichnungen für hitzebeständige Riemen
- Ölbeständigkeit: Markierungen für chemisch resistente Ausführungen
- Antistatik-Eigenschaften: Nach ISO 1813 für elektrisch leitfähige Riemen
Profi-Tipp: Notieren Sie sich alle Markierungen vom alten Riemen, bevor Sie ihn entsorgen. Diese Informationen helfen bei der exakten Nachbestellung und vermeiden teure Fehlkäufe.
Wie wichtig sind Qualitätsstandards bei der Keilriemen-Auswahl?
Die Normen DIN 7753 und ISO 4184 sind nicht nur Papiertiger, sondern Qualitätsgarantien. Sie definieren:
- Maßtoleranzen für perfekte Passgenauigkeit
- Materialanforderungen für Langlebigkeit
- Prüfverfahren für Belastbarkeit
- Kompatibilität zwischen verschiedenen Herstellern
Ein nach Norm gefertigter Riemen kann problemlos durch einen anderen Normriemen ersetzt werden, unabhängig vom Hersteller.
Welche häufigen Fehler passieren beim Keilriemen-Austausch?
Aus der Praxis kenne ich diese typischen Stolperfallen:
- Verwechslung von SP und XP: Ein XPA ist nicht dasselbe wie ein SPA
- Längenverwirrung: Außenlänge vs. Wirklänge verwechselt
- Scheibenverschleiß ignoriert: Neue Riemen auf verschlissene Scheiben montiert
- Spannungseinstellung: Zu straff oder zu locker gespannt
Ein Betriebsleiter erzählte mir: „Wir haben wochenlang mit Riemenschlupf gekämpft, bis wir merkten, dass die neuen XPA-Riemen auf alten, für SPA ausgelegten Scheiben liefen. Die 0,3 mm Breitenunterschied machten den entscheidenden Unterschied!“
Wie entwickelt sich die Zukunft der Keilriemen-Kennzeichnung?
Die Digitalisierung macht auch vor Keilriemen nicht halt:
- QR-Codes: Für vollständige technische Daten
- RFID-Chips: Für Wartungsintervalle und Betriebsstunden
- Farbcodierungen: Für schnelle visuelle Identifikation
- Apps: Zur Riemenidentifikation per Smartphone-Kamera
Zusammenfassung: Die Angaben auf Keilriemen sind ein präzises System zur Identifikation von Profil, Abmessungen und Eigenschaften. Mit diesem Wissen können Sie jeden Keilriemen korrekt identifizieren und austauschen. Die Investition in das richtige Verständnis dieser Codes spart Zeit, Geld und vermeidet Maschinenschäden.
