Druckschalter MSC einstellen – Schritt-für-Schritt-Anleitung für die Praxis
Warum ist das richtige Einstellen des Druckschalters so wichtig?
Ein Druckschalter (hier z.B. Eaton MSC) ist das Herzstück vieler Druckluftsysteme. Er sorgt dafür, dass Ihr Kompressor bei Erreichen des Ausschaltdrucks stoppt und bei Unterschreiten des Einschaltdrucks automatisch wieder startet.
Nur wenn Sie den Druckschalter korrekt einstellen, arbeiten Ihre Maschinen effizient, sparen Energie und verlängern die Lebensdauer der Anlage.
Kurz gesagt: Falsch eingestellte Druckschalter führen zu unnötigem Verschleiß, höheren Stromkosten und unzuverlässiger Druckluftversorgung.
Sicherheitsvorkehrungen vor dem Einstellen
Bevor Sie am Druckschalter MSC arbeiten, steht die Sicherheit an erster Stelle:
- Netzspannung ausschalten – das Gerät unbedingt spannungsfrei machen.
- Nur im spannungsfreien Zustand einstellen.
- Persönliche Schutzausrüstung verwenden (Handschuhe, Schutzbrille).
⚠️ Wichtig: Arbeiten am unter Druck stehenden System dürfen nur geschulte Personen durchführen.
Einbau & Druckanschluss prüfen
Damit der MSC-Druckschalter zuverlässig arbeitet:
- Der Schalter kann vertikal oder im 90°-Winkel eingebaut werden.
- Der Anschluss erfolgt über ein BSPP-Gewinde (gaszylindrisch).
- Alle Verbindungen auf Dichtheit prüfen – undichte Anschlüsse verfälschen die Schaltpunkte.

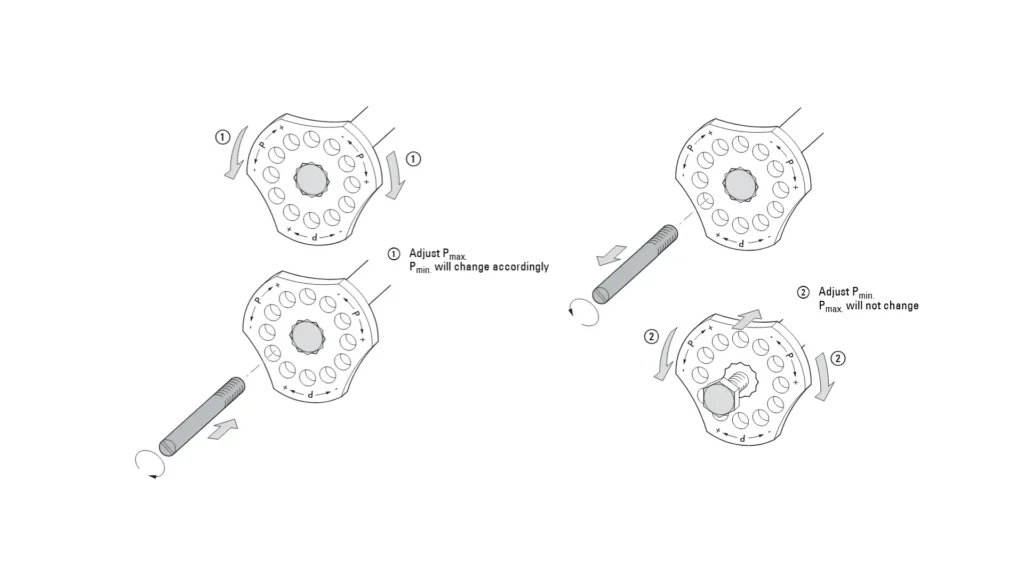

Druckschalter Eaton MSC einstellen – Schritt für Schritt
1. Stiftsicherung lösen
Die Sicherung verhindert unbeabsichtigtes Verstellen. Vor dem Einstellen unbedingt entfernen.
2. Ausschaltdruck (Pmax) einstellen
- Am Einstellrad / Schraube drehen:
- Rechts drehen → Ausschaltdruck erhöhen
- Links drehen → Ausschaltdruck verringern
3. Einschaltdruck (Pmin) einstellen
- Durch Herunterdrücken des Einstellrads den Einschaltdruck justieren:
- Rechts → höherer Einschaltdruck
- Links → niedrigerer Einschaltdruck
4. Differenzdruck berücksichtigen
Standardmäßig beträgt die Schaltdifferenz ca. 2,5 bar. Diese sorgt für ein stabiles Schaltverhalten und verhindert zu häufiges Ein- und Ausschalten.
5. Stiftsicherung wieder einsetzen
Nach erfolgter Einstellung die Sicherung wieder einschrauben, um die Werte zu fixieren.
Funktionstest & Nachjustierung
- Gerät wieder unter Spannung setzen.
- Schaltpunkte prüfen:
- Startet der Kompressor beim richtigen Druck?
- Stoppt er zuverlässig beim eingestellten Maximalwert?
- Falls nötig: Feinjustierung am Einstellrad vornehmen.
Abschließende Kontrolle
- Alle Anschlüsse auf Dichtheit prüfen.
- Den Kompressor im Betriebszustand beobachten.
- Nur wenn alles korrekt arbeitet, ist die Einstellung abgeschlossen.
Fazit: So stellen Sie den Druckschalter MSC richtig ein
Das Einstellen des Druckschalters MSC ist keine komplizierte Aufgabe – solange Sie strukturiert und sicher vorgehen.
Ein korrekt eingestellter Druckschalter bedeutet: Optimale Druckluftversorgung, höhere Energieeffizienz und längere Lebensdauer Ihrer Anlage.
