Stern-Dreieck-Schaltung verstehen: Grundlagen, Anschluss und Praxis im Maschinenbau

Die Stern-Dreieck-Schaltung gehört zum Grundwissen für jeden, der mit Drehstrommotoren arbeitet. Sie taucht im Schaltschrank genauso auf wie in der Inbetriebnahme einer Kompressoranlage. Dieser Artikel erklärt, wie die Schaltung funktioniert, warum sie den Anlaufstrom senkt, worauf es beim Anschluss ankommt – und wo moderne Automatisierung sie heute ergänzt oder ersetzt.

Was ist eine Stern-Dreieck-Schaltung? Die technische Basis

Ein großer Drehstrommotor zieht beim Einschalten enorm viel Strom. Beim Direktanlauf (Direct On-Line) fließt kurz das Sechs- bis Achtfache des Nennstroms. Dieser Stromstoß dauert nur Sekunden, belastet aber Netz, Kabel und Sicherungen kräftig. Die Stern-Dreieck-Schaltung entschärft genau diesen Moment.

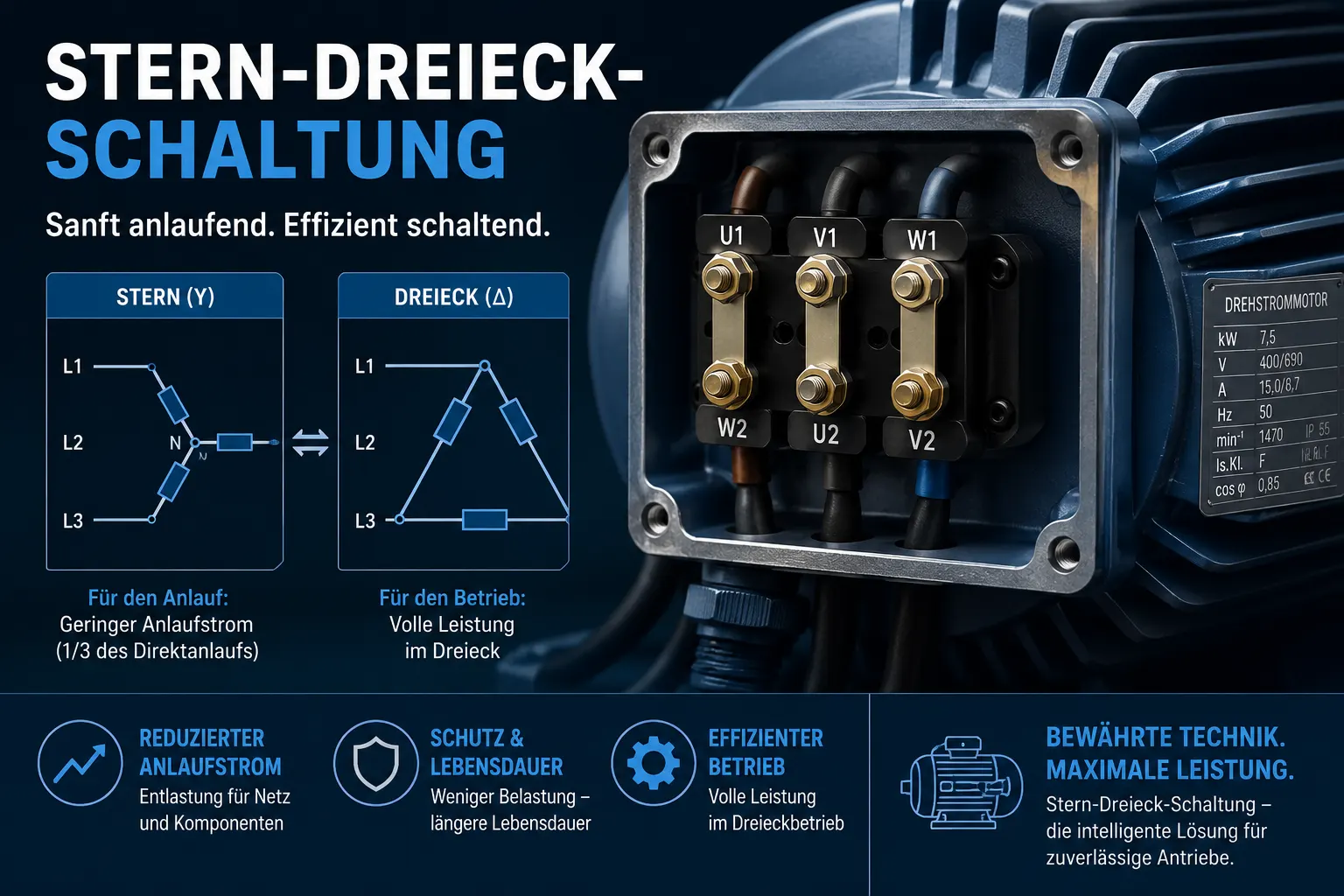

Das Grundprinzip: Sie fahren den Motor in zwei Stufen hoch. In der ersten Stufe sind die drei Wicklungen im Stern verschaltet. Dadurch liegt an jeder Wicklung nur die Strangspannung von rund 230 Volt an – nicht die volle Außenleiterspannung von 400 Volt. Die Spannung teilt sich rechnerisch durch den Faktor Wurzel drei. Weniger Spannung bedeutet weniger Strom. Der Anlaufstrom sinkt dadurch auf etwa ein Drittel im Vergleich zum Direktanlauf.

Die zweite Stufe folgt, sobald der Motor fast auf Drehzahl ist: Die Steuerung schaltet auf Dreieck um. Jetzt liegt an jeder Wicklung die volle Spannung an, der Motor erreicht sein Nennmoment und seine Nenndrehzahl. Man kann sich das vorstellen wie das Anfahren mit dem Auto: Erst im niedrigen Gang sanft losrollen, dann hochschalten, wenn die Drehzahl passt.

Ein kurzes Rechenbeispiel macht den Effekt greifbar. Nehmen wir einen 15-kW-Motor mit einem Nennstrom von rund 28 A. Beim Direktanlauf mit dem Faktor 6 fließen kurzzeitig etwa 168 A. In Sternschaltung sinkt dieser Wert auf ein Drittel, also auf rund 56 A. Aus einem Stromstoß, der jede 63-A-Sicherung an die Grenze bringt, wird ein Anlauf, den die Anlage locker verkraftet. Genauso verhält es sich mit dem Drehmoment: Auch das Anzugsmoment fällt auf ein Drittel.

Der Haken an der Sache: Wer die Spannung im Anlauf senkt, senkt auch das Drehmoment. Im Stern stehen nur rund 33 Prozent des Nennmoments zur Verfügung. Die YΔ-Schaltung eignet sich deshalb vor allem für Antriebe, die mit wenig Last anlaufen. Wer die Schrittfolge im Detail nachvollziehen will, findet eine ausführliche Erklärung dazu, wie der Stern-Dreieck-Anlauf funktioniert.

Warum die Schaltung in der Praxis zählt

Hinter der Spannungsreduzierung steckt mehr als Theorie. Ein hoher Anlaufstrom verursacht im Betrieb handfeste Probleme – und die Stern-Dreieck-Anlaufschaltung löst sie der Reihe nach.

Sie hält das Netz stabil. Springt ein großer Motor ungebremst an, sackt für einen Moment die Spannung im ganzen Strang ab. Das Licht flackert, empfindliche Steuer- und Messtechnik kann aussteigen, im Extremfall stürzt eine SPS oder ein Server ab. Wer den Anlaufstrom reduzieren kann, hält die Spannung im grünen Bereich.

Sie schont die Bauteile. Hohe Ströme erwärmen Kabel, Klemmen und Schaltkontakte. Über viele Anlaufzyklen altert die Installation schneller. Der gedämpfte Anlauf reduziert diese thermische Belastung spürbar. Das wirkt auch auf den Motor selbst: Sanftere Starts sind ein Baustein, um typische Wicklungsschäden bei Drehstrommotoren zu vermeiden.

Sie verhindert unnötige Abschaltungen. Ein klassisches Symptom: Beim Anlauf eines Kompressors fliegt regelmäßig die Sicherung. Oft steckt eine fehlende oder defekte Stern-Dreieck-Steuerung dahinter. Die Schaltung hält den Strom unter der Auslöseschwelle der Schutzorgane, sodass die Anlage zuverlässig durchstartet.

Gerade bei Compressors wiegt das schwer. Ein Schraubenkompressor läuft je nach Bedarf mehrmals pro Stunde an. Jeder Start mit vollem Direktanlauf wäre ein Stoß für Motor und Netz. Über die Schwungmasse und die vielen Lastwechsel summiert sich das. Die Stern-Dreieck-Schaltung nimmt jedem Anlauf die Härte – und das verlängert die Lebensdauer der gesamten Mechanik.

Stern oder Dreieck anschließen: Worauf es ankommt

Die Frage, ob ein Motor in Stern oder Dreieck anzuschließen ist, sorgt bei der Inbetriebnahme oft für Unsicherheit. Drei Prüfschritte schaffen Klarheit, bevor Sie überhaupt zum Motorklemmbrett greifen.

1. Die Leistungsklasse als Orientierung. Bei Normmotoren gilt eine Faustregel: Kleine Motoren bis etwa 3,0 kW laufen dauerhaft im Stern, größere ab rund 4,0 kW im Dreieck. Das ist ein erster Anhaltspunkt – die verbindliche Antwort steht aber immer auf dem Typenschild.

2. Das Typenschild lesen. Die entscheidende Angabe lautet 400/690 V. Sie bedeutet: Der Motor läuft im Dreieck bei 400 Volt, im Stern bei 690 Volt. Genau dieser Typ eignet sich im 400-Volt-Netz für den Stern-Dreieck-Anlauf. Steht dagegen „230/400 V“ auf dem Schild, läuft der Motor im 400-Volt-Netz fest im Stern – ein Stern-Dreieck-Start ist dann nicht möglich. Eine Eselsbrücke: Die kleinere Spannungsangabe gehört zur Dreieckschaltung, die größere zum Stern.

3. Die Anschlüsse prüfen. Umschalten geht nur, wenn der Motor sechs herausgeführte Wicklungsenden hat: U1, V1, W1 sowie U2, V2, W2. Im Auslieferungszustand verbinden meist drei Klemmbrücken diese Anschlüsse. Wie die Brücken liegen, verrät auf einen Blick, ob der Motor aktuell in Stern oder Dreieck geschaltet ist. Motoren mit nur drei herausgeführten Anschlüssen scheiden für die Anlaufschaltung aus.

Den Wechsel selbst übernimmt eine Stern-Dreieck-Schützkombination aus drei Schützen – Netz-, Stern- und Dreieckschütz – plus einem Zeitrelais für Stern-Dreieck, das den Umschaltzeitpunkt steuert. Ein Motorschutzschalter sichert den Motor gegen Überlast ab. Wer eine Schützkombination verdrahten will, sollte die mechanische Verriegelung zwischen Sternschütz und Dreieckschütz beachten: Sie verhindert, dass beide gleichzeitig anziehen und einen Kurzschluss verursachen. Wie sich der passende Motorschutzschalter richtig einstellen (Eaton MSC) lässt, zeigt der verlinkte Beitrag.

Ein bewährter Ablauf für die Praxis: erst das Typenschild prüfen, dann die Klemmbrücken kontrollieren, schließlich Schützkombination und Zeitrelais einstellen. Wer diese Reihenfolge einhält, vermeidet die häufigsten Fehler. Einen Drehstrommotor anschließen heißt eben nicht nur Kabel auflegen, sondern das Zusammenspiel von Motor, Schütztechnik und Schutzorgan im Blick zu behalten.

Profi-Wissen: Umschaltstromspitzen und die Vorzugsschaltung

Hier wird es technisch spannend – und genau dieses Detail trennt eine saubere Schaltung von einer, die nur scheinbar funktioniert.

Das Problem. Man könnte meinen, mit dem Umschalten auf Dreieck sei der sanfte Anlauf erledigt. Doch im Moment des Wechsels kann eine kurze, heftige Stromspitze auftreten – die Umschaltstromspitze. Im ungünstigsten Fall ist sie sogar höher als der Stoß beim Direktanlauf. Weil sie nur Millisekunden dauert, bleibt sie oft unbemerkt – richtet über viele Zyklen aber Schaden an.

Die Ursache. Während der kurzen Umschaltpause läuft der Motor frei weiter und wirkt für einen Augenblick wie ein Generator. Sein Restmagnetfeld erzeugt eine eigene Spannung. Schaltet nun das Dreieckschütz zu, treffen Netzspannung und diese Läuferspannung aufeinander. Stehen beide gerade in Phasen-Opposition, addieren sie sich, und es fließt ein kräftiger Ausgleichsstrom. Man kann es sich vorstellen wie zwei Wellen, die sich je nach Zeitpunkt glätten oder gefährlich aufschaukeln.

Die Lösung: die Vorzugsschaltung. Mit der Vorzugsschaltung verdrahten Sie die Phasen am Klemmbrett so, dass die Spannungsdifferenz beim Zuschalten des Dreieckschützes möglichst klein bleibt. Die Außenleiter werden den Wicklungsenden in einer bestimmten Reihenfolge zugeordnet – etwa L1 an U1 und V2 –, sodass Netz- und Läuferfeld beim Umschalten besser zusammenpassen. Das Ergebnis: Die Umschaltstromspitze schrumpft deutlich. Besonders bei Antrieben mit Rechts- und Linkslauf zahlt sich die Vorzugsschaltung aus, weil dort die Anschlussreihenfolge schnell durcheinandergerät.

Was das in der Praxis bringt. Eine korrekt ausgeführte Verdrahtung schützt die Schützkontakte vor dem Verschweißen, verhindert ausgelöste Sicherungen und reduziert den Verschleiß. Ein praktischer Tipp zur Diagnose: Mit einer Strommesszange lässt sich die Spitze beim Umschalten sichtbar machen. Zeigt das Messgerät einen kräftigen Ausschlag, stimmt etwas mit der Verdrahtung oder dem Schaltzeitpunkt nicht. Saubere Schaltvorgänge reduzieren nebenbei auch schädliche Lagerströme im Elektromotor, die sonst über Jahre still die Lager angreifen.

Stern-Dreieck, Sanftanlauf oder Frequenzumrichter?

Die Stern-Dreieck-Schaltung ist nicht die einzige Möglichkeit, den Anlaufstrom zu begrenzen. Wer Anlagen plant oder modernisiert, sollte die Alternativen kennen.

Stern-Dreieck: robust, günstig, wenig Elektronik. Ideal für Grundlast-Anwendungen, bei denen ein Motor konstant durchläuft und der Anlauf lastarm ist. Die mechanische Schalttechnik ist gut verständlich und einfach zu warten.

Sanftanlaufgerät: Ein Sanftanlaufgerät rampt die Spannung über Thyristoren stufenlos hoch und dämpft so die mechanische und elektrische Belastung beim Start. Kein harter Umschaltmoment, kein Stromstoß beim Wechsel – dafür mehr Halbleitertechnik im Schaltschrank.

Frequenzumrichter: Der Frequenzumrichter regelt nicht nur den Anlauf, sondern die Drehzahl im gesamten Betrieb. Er liefert einen sehr sanften Start bei hohem Moment und passt die Leistung dem tatsächlichen Bedarf an. Wo der Compressed air demand schwankt, spart das spürbar Energie. Beim Vergleich Stern-Dreieck vs. Frequenzumrichter lohnt der Blick aufs Lastprofil: Bei dauerhafter Volllast bleibt Stern-Dreieck wirtschaftlich; bei schwankendem Bedarf rechnet sich ein Umrichter über die Energieeinsparung.

Wer Drehstrommotoren übrigens nur an Wechselspannung betreiben kann, stößt auf die Steinmetzschaltung – ein eigenes Verfahren, das nichts mit dem Stern-Dreieck-Anlauf zu tun hat, aber im Maschinenbau oft im selben Atemzug genannt wird. Ob ein Antrieb überhaupt am Drehstromnetz hängt oder einphasig versorgt wird, klärt der Beitrag zum Drehstrom- vs. 230-V-Anschluss.

Automatisierung und digitales Monitoring

Für die Steuerung des Umschaltvorgangs muss heute längst kein reines Zeitrelais mehr arbeiten. In automatisierten Anlagen übernimmt oft eine SPS die Logik: Sie startet den Motor, wertet Strom oder Drehzahl aus und schaltet erst dann auf Dreieck, wenn der Motor wirklich hochgelaufen ist – statt nach einer starr eingestellten Zeit. Das macht den Anlauf zuverlässiger, gerade bei wechselnden Lasten.

Spannend wird es beim Monitoring. Moderne Motormanagementsysteme und smarte Schütze erfassen Anlaufstrom, Umschaltzeitpunkt und Stromspitzen kontinuierlich. Über solche Daten lässt sich eine schleichende Verschlechterung früh erkennen: Steigt die Umschaltstromspitze über die Zeit an, deutet das auf verschlissene Kontakte oder eine veränderte Verdrahtung hin – lange bevor etwas ausfällt. Wer in der Anlagentechnik mit digitalen tools arbeitet, kann diese Werte in die Zustandsüberwachung einbinden und Wartung planbar machen, statt auf den nächsten Stillstand zu warten. Die alte mechanische Schaltung und moderne Predictive-Maintenance-Ansätze schließen sich also nicht aus – sie ergänzen sich.

Ein konkretes Beispiel aus der Praxis: Eine SPS misst beim Anlauf laufend den Motorstrom. Statt nach festen drei Sekunden umzuschalten, wartet sie, bis der Strom auf einen definierten Wert abgefallen ist – das Zeichen, dass der Motor hochgelaufen ist. So passt sich der Umschaltzeitpunkt automatisch an die jeweilige Last an. Schaltet die Anlage einmal einen schwer anlaufenden Antrieb, verschiebt sich der Umschaltpunkt von selbst nach hinten. Das ist robuster als ein starr eingestelltes Zeitrelais und liefert nebenbei die Daten gleich mit, die man für Auswertung und Ferndiagnose braucht.

Fazit: Was bleibt

Die Stern-Dreieck-Schaltung ist ein einfaches Prinzip mit großer Wirkung. Sie senkt den Anlaufstrom auf etwa ein Drittel, hält das Netz stabil und schont Motor wie Installation. Wichtig ist das Zusammenspiel der Details: das richtige Typenschild, sechs herausgeführte Anschlüsse, eine saubere Verdrahtung und ein passend eingestellter Umschaltzeitpunkt.

Das eigentliche Profi-Wissen steckt in der Umschaltstromspitze und der Vorzugsschaltung – wer beide versteht, baut Schaltungen, die ruhig laufen und lange halten. Und wo Automatisierung ins Spiel kommt, lassen sich Anlauf und Verschleiß heute digital überwachen, statt sich allein auf ein starres Zeitrelais zu verlassen.

Wer dieses Grundwissen sicher beherrscht, hat ein Werkzeug an der Hand, das im Maschinenbau und in der Drucklufttechnik immer wieder gebraucht wird – ob im Schaltschrank, bei der Inbetriebnahme oder bei der Fehlersuche.

Häufig gestellte Fragen (FAQ)

Warum sinkt das Drehmoment in der Sternschaltung?
Weil an den Wicklungen nur etwa ein Drittel der Leistung ankommt. Die Spannung fällt im Stern um den Faktor Wurzel drei, und da das Drehmoment quadratisch von der Spannung abhängt, bleibt nur rund 33 Prozent des Nennmoments übrig. Das Anzugsmoment reicht deshalb nur für Antriebe, die leicht anlaufen – etwa Kompressoren mit Entlastungsventil, die ohne Last starten.

Kann jeder 400-V-Motor per Stern-Dreieck gestartet werden?
Nein. Entscheidend ist das Typenschild 400/690 V. Nur Motoren mit dieser Angabe eignen sich im 400-Volt-Netz für den Stern-Dreieck-Anlauf. Steht dort „230/400 V“, läuft der Motor fest im Stern und ist für diese Anlaufschaltung nicht geeignet.

Wann ist ein Stern-Dreieck-Anlauf überhaupt erforderlich?
Oft geben die Netzbetreiber die Grenze vor. Vielerorts ist ab etwa 11 kW Motorleistung eine Maßnahme zur Anlaufstrombegrenzung gefordert, damit das Netz nicht überlastet wird. Im Zweifel lohnt ein Blick in die Anschlussbedingungen des örtlichen Energieversorgers.

Wie lange sollte die Umschaltpause sein?
Als Richtwert gelten mindestens 50 Millisekunden. Diese kurze Pause stellt sicher, dass der Lichtbogen am Sternschütz sicher verlischt, bevor das Dreieckschütz anzieht. So vermeiden Sie einen Kurzschluss zwischen den Schützen.

Was passiert, wenn die Umschaltung zu spät erfolgt?
Dann bleibt der Motor zu lange im Stern und zieht unter steigender Last hohen Strom, ohne genug Moment zu liefern. Besonders bei langsam hochlaufenden Lasten wie Lüftern oder Pumpen droht eine Überlastung und thermische Überhitzung der Wicklung.

Warum verschweißen die Kontakte des Dreieckschützes oft?
Das ist meist eine Folge zu hoher Umschaltstromspitzen. Trifft beim Zuschalten die Netzspannung ungünstig auf das Läuferfeld, fließt ein kräftiger Stromstoß, der die Kontakte stark belastet. Mit der Zeit verschweißen sie. Eine saubere Vorzugsschaltung beugt dem vor. Verschweißte Kontakte sind ein häufiger Grund für Ausfälle, weil das Schütz dann nicht mehr abfällt.

Ist eine Stern-Dreieck-Schaltung bei 230-V-Einphasenmotoren möglich?
Nein. Die Schaltung funktioniert ausschließlich bei Drehstrommotoren mit drei Phasen. Für einphasige 230-V-Motoren nutzt man andere Verfahren wie die Steinmetzschaltung.

Welche Rolle spielt das Zeitrelais genau?
Das Zeitrelais für Stern-Dreieck steuert den Wechsel von Stern auf Dreieck. Es schaltet um, sobald der Motor etwa 80 Prozent seiner Nenndrehzahl erreicht hat. In automatisierten Anlagen übernimmt diese Aufgabe zunehmend eine SPS, die den Umschaltzeitpunkt anhand von Strom oder Drehzahl bestimmt.
